Was macht die Heizungspumpe?
Sie befindet sich in jeder Heizungsanlage und ist fast in jedem Haus vorhanden: die Heizungspumpe. Sie wird auch gerne als „Herzstück“ bezeichnet, da die Pumpe -so wie unser Herz das Blut durch unsere Adern-das Heizungswasser durch die Heizungsrohre fließen lässt. Dabei muss die Heizungspumpe, auch Umwälzpumpe genannt, alle Widerstände im System überwinden.
Fällt die Heizungs-Pumpe mal aus, kann man vereinfacht sagen, bleiben die eigenen vier Wände kalt. Das kann im Winter schnell unangenehm werden und daran merkt man, wie wichtig eine gut funktionierende, aber auch effiziente und kostensparende Heizungspumpe ist.
TL;DR – Das Wichtigste in Kürze:
- Die Heizungspumpe ist das „Herzstück“ einer Heizungsanlage.
- Alte Umwälzpumpen haben einen hohen Energieverbrauch.
- Eine neue Hocheffizienzpumpe kann den Stromverbrauch bis zu 80 % senken.
- Ein Austausch der Umwälzpumpe wird bei Renovierungsarbeiten bzw. Tausch der Heizungsanlage grundsätzlich empfohlen.
- Wichtige Kennzahlen für den Pumpentausch sind u.a. Baulänge, Pumpengewinde und Förderhöhe.

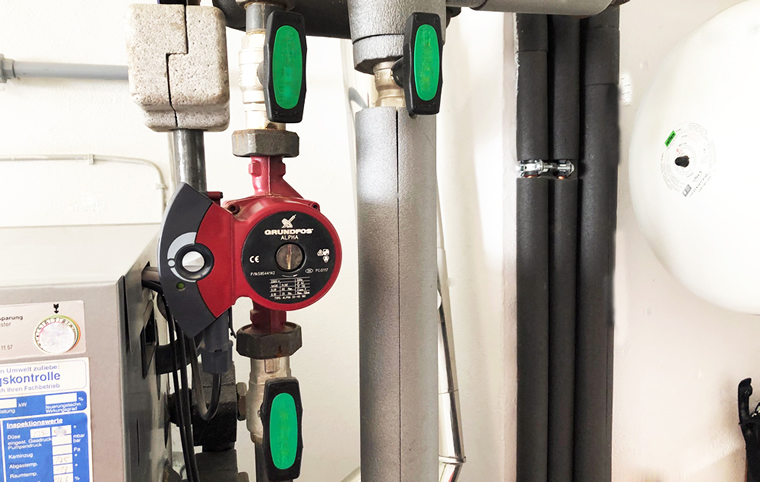

Wo genau wird eine Heizungspumpe eingebaut?
Meist wird die Heizungspumpe mit ihren zwei Rohranschlüssen in unmittelbarer Nähe zum Heizkessel im Rohrsystem eingebaut. Um im Schadensfall den Wasserkreislauf unterbrechen zu können, wird an den Anschlüssen jeweils ein Absperrventil montiert.
Umwälzpumpe vs. Zirkulationspumpe – wo liegt der Unterschied?
Eine Umwälzpumpe ist für die Heizung konzipiert, da sie das Heizungswasser innerhalb des Kreislaufes vom Heizkessel über die Heizungsrohre zu den Heizkörpern oder der Fußbodenheizung transportiert. Weiterhin kann eine Heizungspumpe über das Heizungssystem einen Wärmetauscher des Warmwasserspeichers mit Wärme versorgen.
Eine Zirkulationspumpe wiederum hat die Aufgabe, im Trinkwasserbereich einen Warmwasserkreislauf herzustellen, damit an jeder Zapfstelle sofort warmes Wasser zur Verfügung steht. Das Zirkulationssystem hilft, Wasser zu sparen und erhöht den Komfort. Die Zirkulationspumpe kann nicht als Heizungspumpe eingesetzt werden.

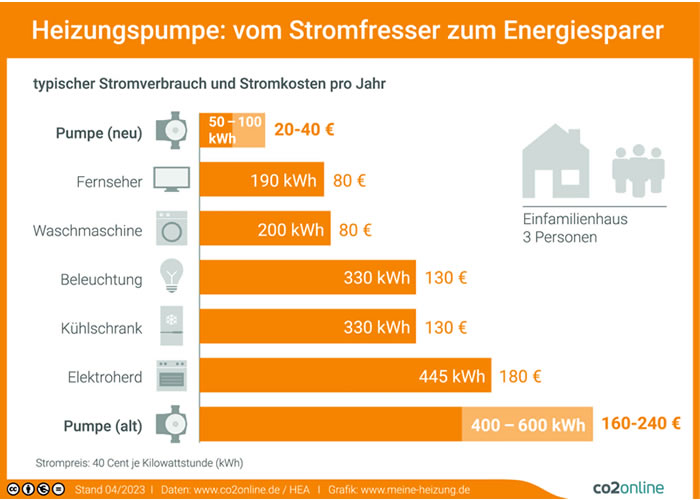

Was verbraucht eine Umwälzpumpe an Energie?
Alte Umwälzpumpen haben einen sehr hohen Energieverbrauch. Daher werden sie oft als größte Stromfresser im Haushalt bezeichnet. Grund hierfür ist, dass die anfängliche, mittlerweile veraltete Technik der Umwälzpumpen noch keine elektronisch gesteuerten Bauteile nutzten und somit die Pumpen rund um die Uhr liefen bzw. laufen. Dies ist sehr kostenintensiv und ineffizient.
Einsparung von Stromkosten mit einer modern geregelten Umwälzpumpe
Der Vorteil an Energieeinsparung bei modernen Umwälzpumpen ist enorm. Dadurch, dass sich die neue Technik am tatsächlichen Bedarf orientiert und so die Zirkulation automatisch auf das Optimum reguliert wird, bringen die neuen Heizungspumpen einen enormen Vorteil, was den Energieverbrauch anbelangt. Die neueste Generation an Heizungspumpen ist zudem in der Lage, unnötige Wärmeverluste an der Heizungsanlage durch eine Wärmemengenerfassung aufzuspüren. Hocheffizienzpumpen kommen mit dem niedrigsten Energieverbrauch aller Umwälzpumpen aus. Ein Beispiel solch einer modernen Hocheffizienzpumpe ist die Grundfos ALPHA 2 Pumpe.
Je nach Verbrauch der ersetzten Umwälzpumpe können pro Haushalt Stromkosten von bis zu 250 EUR pro Jahr eingespart werden. (Quelle: umweltbundesamt.de) Heizungsumwälzpumpe | Umweltbundesamt
Einstufig, mehrstufig oder elektronisch geregelt
Einstufig geregelte Umwälzpumpen der älteren Generation verbrauchen am meisten Strom. Der Grund liegt darin, dass sie sich weder an den tatsächlichen Heizbedarf anpassen, noch bei geschlossenen Heizkörperthermostaten den Betrieb herunterfahren. Heißt, einstufig geregelte Heizungspumpen laufen immer auf Hochtouren. Zu erkennen sind diese Modelle, wenn am Pumpengehäuse in der Spalte „P1“ nur ein Wert abgelesen werden kann.
Die mehrstufig geregelten Umwälzpumpen können manuell in den Leistungsstufen eingestellt werden, doch eine Anpassung an den tatsächlichen Heizbedarf ist auch hier Fehlanzeige. Ist ein bestimmter Wert eingestellt, läuft die Pumpe bis zur nächsten Einstellung unverändert weiter. In der Spalte „P1“ am Pumpengehäuse sind bei den mehrstufigen Pumpen mehrere Werte untereinander abzulesen, meistens sind es 3 Stück.
Elektronisch geregelte Heizungspumpen passen ihre Leistung an die Einstellung der Thermostate an den Heizkörpern an. Entsprechend dieser Einstellung wird die Leistungsaufnahme elektronisch und selbständig geregelt und es wird nur gerade so viel an Wassermenge umgewälzt, wie es die Thermostateinstellung erfordert. Elektronisch geregelte Umwälzpumpen sind die Vorgänger-Generation der Hocheffizienzpumpen und benötigen bereits wesentlich weniger Strom als die einstufigen oder mehrstufigen Pumpen. Ein Bindestrich zeigt den Leistungsbereich in Watt-Zahlen an, beispielsweise „25-60“.
Hocheffizienzpumpen – mehr Komfort und optimale Energieeinsparung
Ein besonderes Merkmal einer Hocheffizienz-Umwälzpumpe gegenüber der herkömmlichen Heizungs-Pumpe ist, dass sie nur dann läuft, wenn geheizt werden soll oder Warmwasser benötigt wird. Moderne Hocheffizienzpumpen mit neuester Technik und einem sehr niedrigen Energie-Effizienz-Index verbrauchen etwa 80 Prozent weniger Strom als ungeregelte Heizungspumpen. Je niedriger dieser Effizienz-Index (EEI-Wert) ist, desto energiesparender arbeitet die Umwälzpumpe und bietet eine hohe Einsparung von Antriebsenergie.
Die energieeffizienteste Heizungspumpe ihrer Klasse ist die Grundfos ALPHA 2 mit einem Energieeffizienzindex (EEI) von gerade mal 0,15. Vorausgesetzt der Heizkessel ist entsprechend ausgerüstet, kann durch die einfache Aktivierung der Nachtabsenkungsfunktion die Leistungsaufnahme der Heizpumpe auf ein Minimum reduziert werden.
Weitere Vorteile der Grundfos ALPHA 2 Heizungspumpe wie eine hohe Zuverlässigkeit und eine lange Lebensdauer machen diese zur erfolgreichsten Umwälzpumpe der letzten Jahre. Praktische Wärmedämmschalen verkürzen zudem die Dauer der Installation und senken die Montagekosten.
AUTOADAPT Regelungsfunktion einer Grundfos Umwälzpumpe
AUTOADAPT wurde von Grundfos, einem der bekanntesten Umwälzpumpen Hersteller, entwickelt und patentiert. Mit der AUTOADAPT Funktion passt die Pumpe in jede Heizungsanlage und macht die Drehzahlregelung noch effizienter. Die zweite Generation wurde gezielt für die Grundfos ALPHA 2 konzipiert. Die Grundfos AUTOADAPT Funktion erfüllt gleich mehrere Aufgaben:
- Nach dem Start der Pumpe findet diese sofort automatisch die beste Pumpeneinstellung und korrigiert diese selbständig. Eine äußerst komfortable Inbetriebnahme sowohl bei Radiator-Heizungen als auch bei Fußbodenheizungen
- Einstellarbeiten von außen sind nicht mehr nötig
- Die Anpassung der Proportionaldruck Kennlinie erfolgt automatisch
- Ein einfacher hydraulischer Abgleich lässt sich mit einigen wenigen Schritten durchführen
- Optimaler Komfort bei minimalem Energieverbrauch
Wann sollte man eine Umwälzpumpe tauschen?
Die Heizungspumpe ist ein wesentliches Element der Heizungsanlage. Es lohnt sich also, immer wieder zu prüfen, ob diese noch einwandfrei läuft: Wenn laute Geräusche, welche meist als Knacken oder Klappern wahrgenommen werden, ist die Wahrscheinlichkeit, dass ein Defekt vorliegt, sehr groß und es wird in diesem Fall empfohlen, die Umwälzpumpe zu tauschen, bevor diese in Kürze darauf überhaupt nicht mehr funktioniert.
Tipp: Stehen Renovierungsarbeiten an, bei der die Heizungsanlage erneuert werden soll, ist ein Austausch der Umwälzpumpe schon aus Gründen der Ersparnis bei den Energiekosten unbedingt zu empfehlen. Der Tausch der Heizpumpe amortisiert sich zudem nach kurzer Zeit.
Expertentipp: Umwälzpumpe und Magnetite
Eisenhaltige Verunreinigungen, sogenannte Magnetite, können sich im Laufe der Zeit in den alten Heizungsrohren aus Kupfer oder Edelstahl ansammeln. Diese Schwebstoffe fließen durch Rohrleitungen, Armaturen und die Umwälzpumpe – und genau hier liegt ein „gefährliches“ Problem: Der permanent magnetische Motor zieht die feinen Partikel an, der Schlamm setzt sich dort fest und blockiert das Flügelrad der Pumpe. Die Folgen können sein, dass die Pumpe immer weniger Leistung erbringt oder es im schlimmsten Fall zu einem Motorausfall kommen kann.
Daher raten Experten beim Tausch der Umwälzpumpe vor dieser noch einen Schlammabscheider, genauer gesagt einen Magnetitabscheider einzubauen.
Was bedeuten die Zahlen auf der Heizungspumpe (Beispiel Grundfos ALPHA 2)?
Grundfos | Alpha 2 | 25-40 180
Grundfos = Hersteller
Alpha 2 = Baureihe
25 = Größe des Pumpengewindes (DN)
40 = maximale Förderhöhe oder Leistungsstufe
180 = Einbaulänge in mm
Neue Umwälzpumpe kaufen – darauf sollte geachtet werden
Volumenstrom, Differenzdruck, Fördermenge-die Umwälzpumpe muss in Größe und Leistung zur Heizungsanlage passen. Deshalb sollten Sie diese drei wichtigen Kennzahlen kennen, wenn Sie die Umwälzpumpe tauschen:
Baulänge:
Das ist die einfachste Kennzahl an der Energieeffizienzpumpe. Es handelt sich hierbei um die Baulänge der Pumpe. Typische Baulängen im Einfamilienhaus liegen meist bei 180 mm.
Größe des Pumpengewindes:
Hierbei handelt es sich um den Durchmesser am Pumpengewinde.
Die typischen, gängigen Anschlussgrößen liegen größtenteils zwischen 1 ½“ und 2″. Die Kennzahl wird hier in der Zolleinheit angegeben.
Dabei sind
1 ½“ etwa 38,1 Millimeter Vorbohr-Durchmesser
2“ entspricht etwa 44,5 Millimeter Vorbohr-Durchmesser
Überwiegend kann allerdings die Größe des Pumpengewindes vom alten Modell abgelesen werden.
Förderhöhe bzw. Leistungsstufe:
Die Förderhöhe kann man mit dem Blutdruck eines Menschen vergleichen: Sie ist der Druck, mit dem die Pumpe das Heizungswasser durch die Heizungsleitungen presst. Die Berechnung ist äußerst kompliziert; Faktoren wie Höhe des Gebäudes, statischer und dynamischer Druck sowie Druckverluste innerhalb der Heizungsanlage spielen eine Rolle und werden idealerweise von einem Fachmann berechnet.
Gute Orientierung zur Förderhöhe bietet der Blick auf die alte, bestehende Heizungspumpe. Allgemein gilt, je größer ein Heizungssystem, umso mehr Heizungswasser muss die Heizungs-Pumpe fördern.
Grob gesagt, unterscheidet man bei Heizungspumpen zwischen 4 m und 6 m Pumpen.
Die angegebenen 4 m oder 6 m sagen aber nicht aus, wie hoch eine Pumpe das Heizungswasser befördern kann.
Es beschreibt eine Druckeinheit, die die Pumpe benötigt, um alle Widerstände in einem Heizungskreis zu überwinden.
Heizungspumpe tauschen: Einfache Hilfe und Sicherheit beim Austausch einer alten Umwälzpumpe gegen eine energiesparende neue Pumpe
Wer sich nicht sicher ist, welches Austauschmodell nun das richtige ist, kann sich über folgenden Weg behelfen:
Werfen Sie einen Blick auf die bestehende Heizungsanlage im Keller.
Dort befindet sich in der Heizungsanlage (meist an einem Rohr befestigt) die alte Umwälzpumpe. Notieren Sie sich den Hersteller sowie das Modell Ihrer Pumpe. Noch schneller und einfacher geht’s, wenn Sie mit dem Smartphone ein Bild von der Pumpe und deren Angaben machen.
Viele Hersteller haben sogenannte „Austauschtabellen“: darin befinden sich fast alle alten, bestehenden Vorgängermodelle. In dieser Übersichtstabelle sind eine Vielzahl an Vorgängermodellen aufgelistet.
Um die Suche so schnell und einfach wie möglich machen, wenden Sie folgenden Trick an:
Die Austauschtabelle für Heizungspumpen als PDF öffnen und dann gleichzeitig die Tasten Strg+F in der Tastatur vom PC betätigen. Ein Suchfeld öffnet sich. Sobald das Suchfeld erscheint, geben Sie dort Ihr Vorgängermodell ein. Es wird das passende neue Modell der Umwälzpumpe angezeigt und schon wissen Sie, welches neue Modell zu Ihnen passt.
Grundsätzlich können neue Hocheffizienzpumpen in bestehenden Anlagen / Systemen problemlos ausgetauscht und eingebaut werden.
Video: Grundfos ALPHA 2 Umwälzpumpe austauschen
BAFA-Förderung für Umwälzpumpen
Wenn Sie Ihre bestehende, mindestens 2 Jahre alte Heizungsanlage optimieren, z. B. durch den Austausch einer Umwälzpumpe in Kombination mit einem hydraulischen Abgleich Ihrer Heizungsanlage, so belohnt das der Staat: Der Einbau einer neuen Umwälzpumpe in Kombination mit einem hydraulischen Abgleich wird vom Bundesamt für Wirtschaft und Ausfuhrkontrolle (kurz BAFA) bezuschusst. Voraussetzung ist hierbei, dass der Austausch von einem Fachbetrieb erfolgt. Weitere Informationen zum Zuschuss erhalten Sie unter BAFA – Heizungsoptimierung.
Fazit
Mit einer Hocheffizienzpumpe, wie der Grundfos ALPHA 2, lässt sich der Stromverbrauch bis zu 80 % senken.
Grundsätzlich wird empfohlen, die Montage und Inbetriebnahme einer Hocheffizienzpumpe einem qualifizierten Fachhandwerker in Ihrer Nähe zu überlassen. Der Heizungsbauer sorgt für eine schnelle und problemlose Installation – ob Neubau oder Austausch. Außerdem kann solch eine BAFA-Förderung für die neue Umwälzpumpe vom Staat beantragt werden. Schon nach einigen wenigen Jahren hat sich der Kauf einer Hocheffizienzpumpe amortisiert.
Es lohnt sich also auf jeden Fall eine alte, stromfressende Pumpe gegen eine neue auszutauschen und gleich mit einem Magnetit-Abscheider zu kombinieren, primär beim Einbau in ein bereits bestehendes Gebäude, umso den reibungslosen Betrieb der Pumpe nicht zu gefährden.
