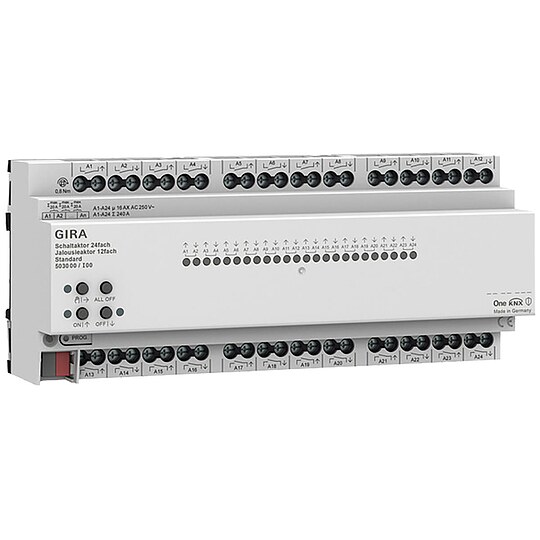

GIRA Schalt-/Jalousieaktor 24-/12-fach 16A Standard GIRA One & KNX REG

GIRA Schalt-/Jalousieaktor 24-/12-fach 16A Standard GIRA One & KNX REG

Beschreibung:

• Nennspannung:
• KNX: DC 21-32 V SELV
• Schaltvermögen: AC 250 V, 16 A / AC1
• Maximaler Einschaltstrom: 800 A (200 µs), 165 A (20 ms)
• Mischformen aus Schalt- und Jalousieaktor sind möglich
• Strombelastbarkeit benachbarter Ausgänge: Summe 20 A
• Anschlussleistung:
• Ohmsche Last: 3000 W
• Kapazitive Last: 16 A, max. 140 µF
• Motoren (Jalousie oder Lüfter): 1380 W
• Glühlampen: 2300 W
• HV-?Halogen: 2500 W
• HV-?LED-Lampen: typ. 400 W
• Gewickelter Trafo: 1200 VA
• Tronic Trafo: 1500 W
• Leuchtstofflampen:
• Unkompensiert: 1000 VA
• Duo-?Schaltung: 2300 VA
• Parallel kompensiert: 1160 VA
• Quecksilberdampflampen:
• Unkompensiert: 1000 W
• Parallelkompensiert: 1160 W
• Anschlüsse:
• Gira One Medium: Twisted-?Pair YCYM 2 x 2 x 0,8
• Prüfspannung: 4 kV (KNX/EIB Busleitung)
• Gira One Bus: Anschluss-? und Abzweigklemme
• Last: Schraubklemmen (max. 4 mm² oder 2 x 2,5 mm²)
• Stromaufnahme:
• Gira One Bus: 4 bis 18 mA
• Funktion als Schaltaktor oder als Jalousieaktor
• Für die Funktion Jalousieaktor werden zwei benachbarte Relaisausgänge zu einem Jalousieausgang zusammengefasst
• Beschattungs- und Lüftungsfunktion
• Anschluss- und Abzweigklemme im Lieferumfang enthalten
• Funktion im Gira One System:
• Schalten von Verbrauchern oder zur Steuerung von Jalousie-, Rollladen-, Markisen, Dachfensterbetrieb
• Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1/A2, A3/A4...) zu einem Jalousieausgang zusammengefasst
• Mischbetrieb an einem Aktor möglich (bspw. A1 und A2 Jalousie, A3 und A4 Jalousie, A5 Schalten, A6 Schalten...)
• Handbedienung der Ausgänge
• Programmierung und Inbetriebnahme mit dem Gira Projekt Assistenten (GPA) ab Version 5.0 (verfügbar ab 03/2023)
• Verschlüsselte Datenübertragung zwischen den Gira One Geräten
• Funktion im Gira KNX System:
• Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1/A2, A3/A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor möglich (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...)
• Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern
• Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED-Statusanzeigen zur Energieeinsparung
• Erweiterte Handbedienung: Wechsel zwischen Jalousie- und Schaltbetrieb vor der ETS Inbetriebnahme
• Heartbeat-Funktion zur Überwachung des Geräts, zyklisches Senden 1 Bit
• Bistabile Relais
• Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich
• Vereinfachter Klemmanschluss (keine Klemmenüberlagerung)
• Hinweise:
• Updatefähigkeit über den Gira Projekt Assistenten (GPA)
• KNX Data Secure kompatibel
• Schneller Download der Applikation (Long Frame Support)
• Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) möglich

Technische Daten:

• Typ: 503000
• Ausführung: Schaltaktor 24 / Jalousieaktor 12
• Teilungseinheit: 12
