Buderus Solaranlage Logaplus S2 - 2 Kollektoren (4,74m²) SKN4.0-s mit Solarspeicher Logalux SM300 weiß - 7739606273

Solarpaket Logaplus Topas S2 von BUDERUS Hersteller-Artikel-Nr. 7739606273

2 x Logasol SKN4.0-s mit Vollflächenabsorber

Aus Aluminium mit hochselektiver Vakuum-Beschichtung, mit Kupferrohr-Harfe ultraschallverschweisst. Fiberglaswanne aus einem Guss als Kollektorgehäuse mit integrierten Griffmulden.

Vorteile des Buderus SKN4.0-s Kollektors:

• Hohe Energieausbeute bei einem überzeugenden Preis-Leistungs-Verhältnis
• Ertrag weit über den Anforderungen des Bundes-Förderprogramms
• Die Kriterien RAL-UZ 73 ("Blauer Engel") werden erfüllt
• Die Anforderungen der Bundesförderung (BAFA) werden erfüllt
• Der Kollektorertrag von 525 kWh/m²a (in Anlehnung an die DIN 4757 Teil 3 und 4, bei einem Tagesverbrauch von 200 l und einem festen Deckungsanteil von 40 % am Standort Würzburg) wird weit übertroffen
• Solarkeymark
• Senkrechter Hochleistungsflachkollektor mit CE-Kennzeichnung
• Flachkollektor mit Vollflächen-Aluminiumabsorber und hochselektiver PVD-Beschichtung
• Hochtransparentes, leicht strukturiertes Solar-Sicherheitsglas als obere Abdeckung des Kollektors
• Kollektorgehäuse aus Glasfiberrahmen und aluminiumzinkbeschichteter Stahlblechrückwand, komplett verklebt
• Anschluss einseitig bis zu 10 Kollektoren in einer Reihe, wechselseitig bis zu 20 Kollektoren
• Kollektorverbindung und Anschluss ohne Werkzeug durch Steckverbindungstechnik mit Edelstahlwellrohr

Technische Daten des Solarkollektors:

• Außenfläche (Bruttofläche) m²: 2,37
• Aperturfläche (Lichteintrittsfläche) m²: 2,25
• Absorberfläche (Nettofläche) m²: 2,18
• Absorberinhalt l: 0,94
• Selektivität Absorptionsgrad %: 95 +/- 2
• Selektivität Emmisionsgrad %: 5 +/- 2
• Gewicht kg: 40
• Wirkungsgrad %: 77
• Effektiver Wärmedurchgangskoeffizient k1 W/(m² K) 3,216, k2 W/(m² K²) 0,015, Wärmekapazität °C kJ/(m² K) 3,75
• Einstrahlwinkel-Korrekturfaktor I AM/50°: 0,92
• Maximale Betriebstemperatur °C: 120
• Stagnationstemperatur °C: 199
• Nennvolumenstrom l/h: 50
• Maximaler Betriebsüberdruck (Prüfdruck) bar: 6
• DIN-Registernummer (solar keymark) 011-7S1587F 011-7S1719F

1 x Solarspeicher Logalux SM300

In stehender, zylindrischer Stahlblechausführung mit 2 eingeschweißten Heizschlangen, Korrosiosschutz durch Buderus-Thermoglasur DUOCLEAN plus und Magnesiumanode. Wärmeschutz aus 50 mm Hartschaum, werkseitig geschäumt mit Ummantelung aus Stahlblech.

Technische Daten des Solarspeichers:

• Speicherinhalt: 290 L
• Durchmesser: 670 mm
• Höhe: 1495 mm
• Leist.-Kennzahl bei 60 C: 2,0
• Dauerleistung: 28,5 kW (bei Vorlauftemperatur: 80 °C, bei Speichertemperatur: 45 °C)
• Heizwasserbedarf: 2,6 m3/h
• Druckverlust: 100 mbar
• Gewicht: 118 kg
• Wärmetauscherfläche: oben/unten: 0,9/1,3 m2
• Wärmetauscherinhalt: oben/unten: 5,6/7,8 L
• Max. Betriebstemperatur: warmwasserseitig: 95 °C, heizwasserseitig: 160 °C
• Max. Betriebsüberdruck: warmwasserseitig: 10 bar, heizwasserseitig: 16 bar
• Bereitschaftswärmeaufwand nach DIN 4753 T8E: 2 kWh/24h

1 x Grund-Set Aufdach senkrecht

Mit 2 Aluminium-Profilschienen und 2 Abrutschsicherungen, 4 einseitigen Kollektorspannern und 4 Schrauben

1 x Erweiterungs-Set Aufdach senkrecht

Mit 2 Aluminium-Profilschienen, 2 Steckverbindern, 2 Abrutschsicherungen, 2 doppelseitigen Kollektorspannern und 3 Schrauben

2 x Sets mit je 4 verstellbaren Dachhaken

Für die Montage SKN4.0 auf Dächern mit Pfannen-, Ziegel- oder Biberschwanzeindeckung

1 x Anschluss-Set Aufdach

SKN4.0 mit 2 Solarschläuchen ca. 1m lang, 2 Schlauchtüllen mit Klemmringverschraubung für 18-er Kupferrohr, 2 Blindstopfen und Verbindungsmaterial

1 x Komplettstation Logasol KS0110

Zweistrang-Solarstation für Wandmontage mit integrierter Solarregelung Logamatic SC20/2 für eine Standardsolaranlage mit einem Verbraucher. Die vormontierte Baugruppe mit Wärmedämmung besteht aus Hocheffizienzpumpe, integriertem Luftababscheider, Durchflussmengenbegrenzer, Sicherheitsventil 6 bar mit Manometer, Absperrungen für Vor- und Rücklauf mit Thermometer u. Schwerkraftbremse, Klemmringverschraubungen 22 mm sowie je einem Anschluss für Befüllstation und Ausdehnungsgefäß. Reduzierungen für Anschluss von 15 mm Kupferrohr im Lieferumfang. Logamatic SC20/2 für die Temperatur-Differenzregelung m. optionalen Zusatzfunktionen, z.B. Drehzahlregelung der integrierten Solar-Hocheffizienzpumpe über PWM-Signal und Röhrenkollektorfunktion. Bei Verwendung eines zusätzlichen Fühlers (Zubehör) ist eine Umschaltung zwischen High Flow und Low Flow (Double Match Flow) für die optimierte Beladung von Thermosiphon-Speichern möglich. Für die einfache Bedienung u. Inbetriebnahme hat das digitale Regelgerät ein großes Segmentdisplay mit hinterleuchtetem Anlagenpiktogramm. Der Betriebszustand der Anlage wird über einen animierten Solarkreis angezeigt. Speicher- und Kollektorfühler im Lieferumfang, Netzanschlussleitung vormontiert.

Technische Daten der Logasol KS0110:

• Rohrdimension: 15/22 mm
• Abmessungen (B x H x T): 284 x 353 x 248 mm
• Einstellbereich Durchflussbegrenzer: 1-12 l/min
• Max. Stromaufnahme der Pumpe: 0,44 A
• Gewicht: 7,3 kg

1 x Solarfluid L 10 Liter

Gebrauchsfähige Wärmeträgerflüssigkeit auf Basis von 1,2 Propylenglykol mit Korrosionsschutz-Inhibitoren, geeignet für Solaranlagen mit Logasol SKN und SKS, Kälteschutz bis -30°C

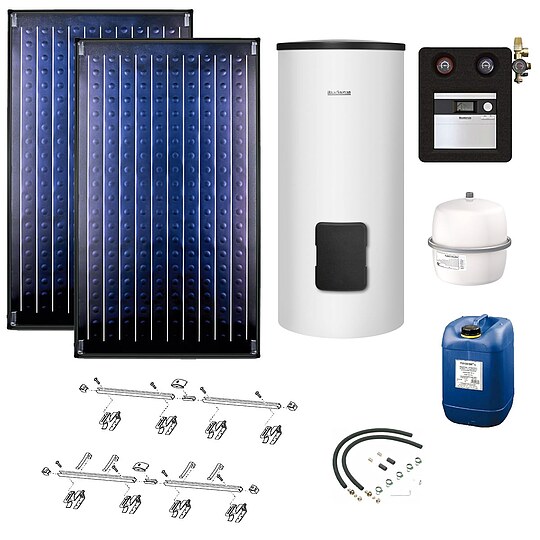

Übersicht Lieferumfang:

• 2 Stk. Kollektor SKN4.0-s, Art.-Nr. 8718530938
• 1 Stk. Anschluss-Set Aufdach SKN4.0, Art.-Nr. 8718531045
• 1 Stk. Aufdach Grund-Set senkrecht SKY-C/T, Art.-Nr. 8718531017
• 1 Stk. Aufdach Erweiterungs-Set senkrecht SKY-C/T, Art.-Nr. 8718531018
• 2 Stk. Dachanbindung Pfa/Ziegel SKY-C/T, Art.-Nr. 8718531023
• 1 Stk. Wärmeträgerfluid Solar Fluid L10, Art.-Nr. 8718660880
• 1 Stk. Solarstation KS0110 SC20/2 weiß, Art.-Nr. 7735600047
• 1 Stk. Ausdehnungs-Anschluss-Set AAS Solar, Art.-Nr. 7739300331
• 1 Stk. Logafix Ausdehnungsgefäß BU-S 18 l für Solar, max. 6 bar, Farbe weiß, Art.-Nr. 7747202342
• 1 Stk. Buderus Logalux SM300/5 "SA1/2/4", Art.-Nr. 8718541311
