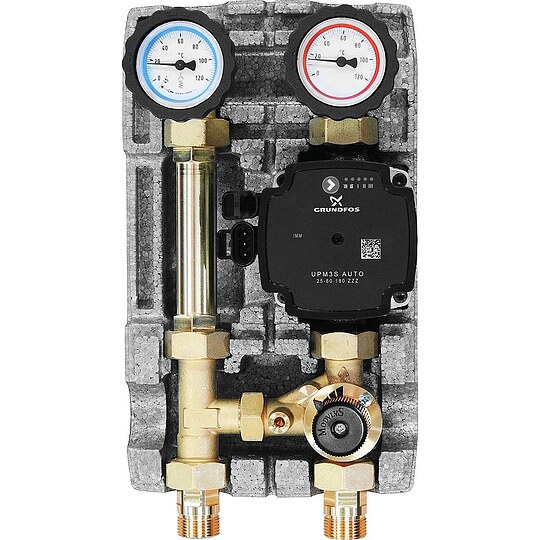

Heizkreisset Easyflow DN 20 (3/4''), 3-Wege-Mischer ohne Stellmotor, Grundfos UPM3S AUTO 15-60

Heizkreisset Easyflow DN20 (3/4") mit 3 Wege Mischer ohne Mischermotor mit Pumpe Grundfos UPM3S AUTO 15-60

Beschreibung:

• 1 x Vorlauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring rot, 0-120°C)
• 2 x Überwurfmutter und Dichtung
• 1 x Verschraubung DN 20 (3/4")
• Inkl. U-Pumpe Wilo Para 15/6 SC, Baulänge 130 mm

• 1 x Rücklauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring blau, 0-120°C) und aufstellbarer Schwerkraftbremse durch drehen von 45° des Handrades
• 1 x Messingrohr
• 1 x Verschraubung DN 20 (3/4")
• Vor- und Rücklauf tauschbar

• Betriebstemperatur max.: 110 °C
• Betriebsdruck max.: 10 bar
• Anschlüsse Kesselseite: DN 20 (3/4")AG
• Anschlüsse Verbraucherseite: DN 20 (3/4") IG
• Schwerkraftbremse: 20 mbar
• Achsmaß: 90 mm
• Material: Messing
• Isolierung: EPP
• Maße (mit Isolierung) H x B x T: 302 x 180 x 142 mm

• Nenngröße: DN 15 (1/2") x DN 25 (1")
• Einbaulänge: 130 mm
• Förderhöhe: 6,0 m
• Betriebsspannung: 230 V/AC
• EEI: ja0,20
• Proportionaldruckkennlinie: 3
• Konstantdruckkennlinie: 3
• Konstantdrehzahl: 3
• Material: Grauguss KTL-Beschichtet
• Kvs-Wert: 4,0
• Leistung max.: 28 kW
• Durchfluss: max. 1200 l/h

• Vorlauf: 1 x 3-Wege Mischer

• T-Stuck für 3-Wege Mischer

Technische Daten:

• Ausführung: Pumpe Grundfos UPM3S Auto 15-60, ohne Mischermotor
• Achsmaß [mm]: 90
• 3-Wege-Mischventil: ja
• 4-Wege-Mischventil: -
• Max. Leistung [kW]: 28
• Max. Anzeige Thermometer [°C]: 120
• Einbaustrecke für Wärmemengenzähler: -
• Material Wärmedämmung: EPP
• Ausführung: gemischt
• Schwerkraftbremse [mbar]: 20
• Max. Betriebsdruck [bar]: 10
• Max. Betriebstemperatur [°C]: 110
• Mit Thermometer: ja
• Tiefe [mm]: 142
• Mit Umwälzpumpe: ja
• Material: Messing
• Mit Heizkreisregelung: -
• Max. Durchfluss [m³/h]: 1,2
• Mit Mischermotor: -
• Mit Überströmventil: -
• Kvs-Wert: 4
• Mit Bypass: -
