Thermische Ablaufsicherung 543 von Caleffi - 2 x 3/4'' IG - max. 10 bar - Einstellung 98°C - 543503
Beschreibung
Bewertungen
Sicherheitshinweise
Herstellerinfo| Artikel-Nr.: | CF543503 |
| MPN: | 543503 |
| EAN: | 8016615391572 |

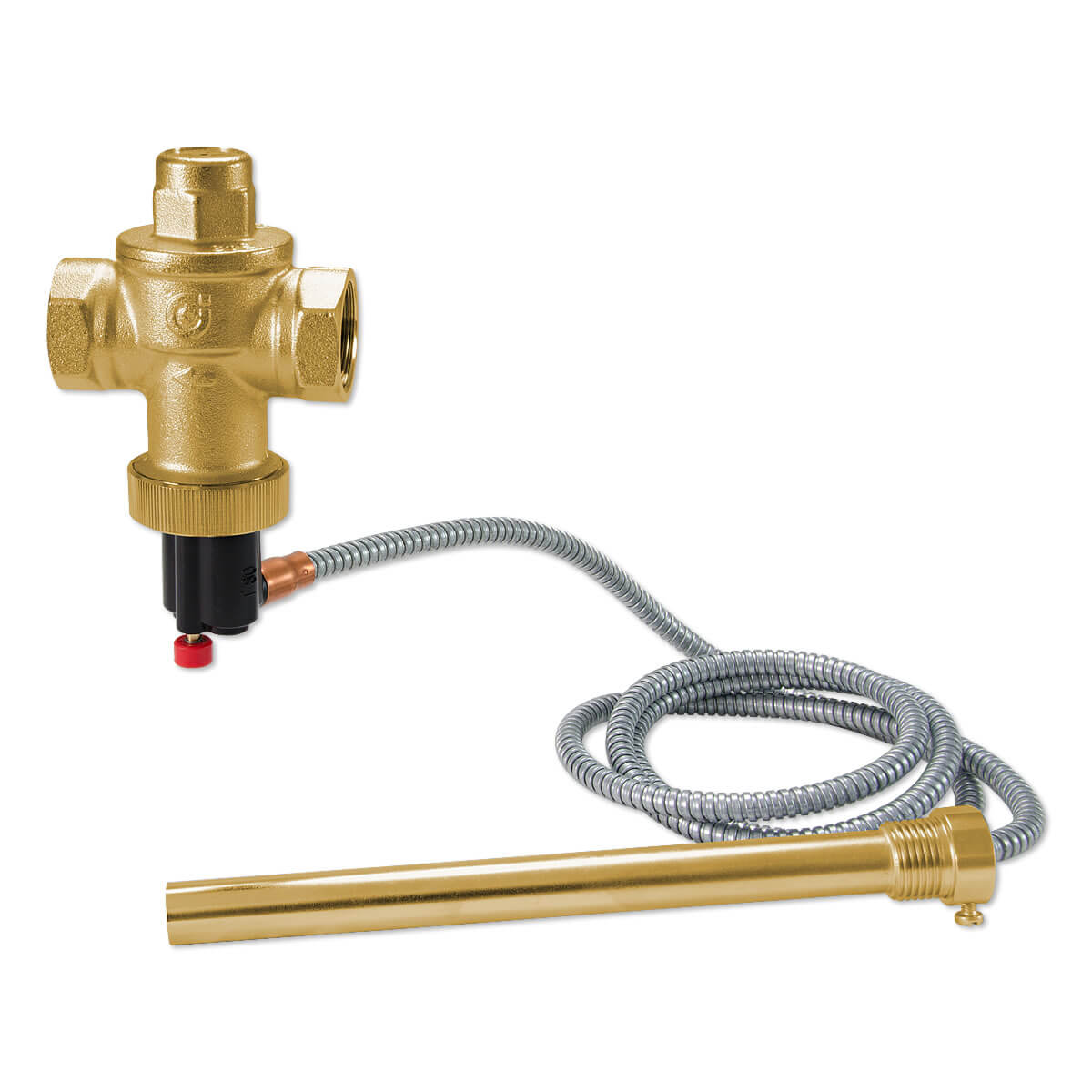

Thermische Ablaufsicherung Typ Caleffi 543 - Hersteller-Artikel-Nr. 543503
Anwendung:Die thermische Ablaufsicherung ist eine Vorrichtung zur Begrenzung der Wassertemperatur in Holz- oder Festbrennstoffkesseln mit eingebautem Boiler oder Kühlschlange. Bei Erreichen der Temperatur von 98°C (z. B. bei Ausfall der Ladepumpe, Stromausfall) sorgt dieses Ventil für die Durchströmung des im Holzheizkessel oder Kaminofen eingebauten Wärmetauschers mit kaltem Brauchwasser. Nach Absinken der kritischen Temperatur schließt das Ventil wieder zuverlässig. Die thermische Ablaufsicherung ist erforderlich um eine sichere Kesseltemperatur zu gewährleisten.
Der Gebrauch der Vorrichtung ist von der Norm I.S.P.E.S.L. (Sammlung “R” - Ausg. ‘82 in Kapitel R 3C. 1. G2) vorgeschrieben. Sie entspricht DIN 3440 und kann in Anlagen eingesetzt werden, die der Norm DIN 4751 Teil 1 und 2 bezogen auf Festbrennstoffkesseln mit Leistung unter 100 kW entsprechen.
Technische Details:- Gehäuse: Messing EN 12165 CW617N
- Steuerspindel: Messing EN 12164 CW614N
- Schieberdichtung ventildichtung: EPDM
- Dichtungen: EPDM
- Feder: Edelstahl
- Balgträger: POM
- Max. Betriebsdruck: 10 bar
- Einstelltemperatur: 98°C
- Temperaturbereich: 5-110°C
- Ablassleistung bei 110°C mit Qp = 1 bar: 3000 l/h
- Umgebungstemperatur 0-80°C
- Arbeitsmedien: Wasser
- Aktionstyp: 2KP
- Max. Fühlertemperatur: 130°C
- Kategorie PED: IV
- Anschlüsse: 3/4” IG
- Tauchhülse für Fühler: 1/2” AG
- Länge des Kapillarrohrs: 1300 mm
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften vorzunehmen!Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertige Geräte" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen:
CALEFFI Armaturen GmbHDaimlerstr. 3
63165 Mühlheim/Main
Tel: 06108 / 9091-0
Fax: 06108 / 9091-70
Email: info@caleffi.de
Web: https://www.caleffi.com/germany/de
