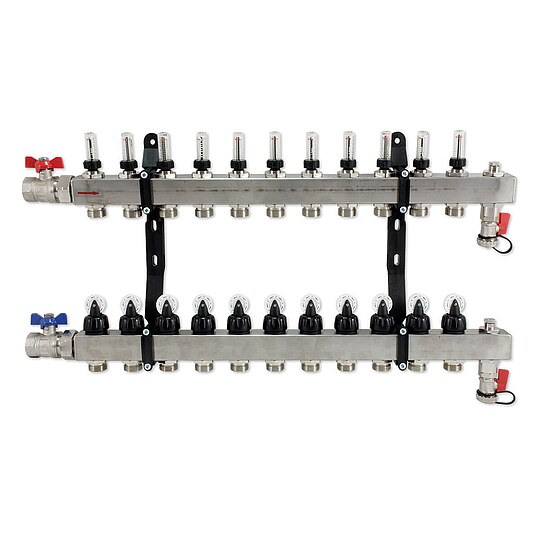

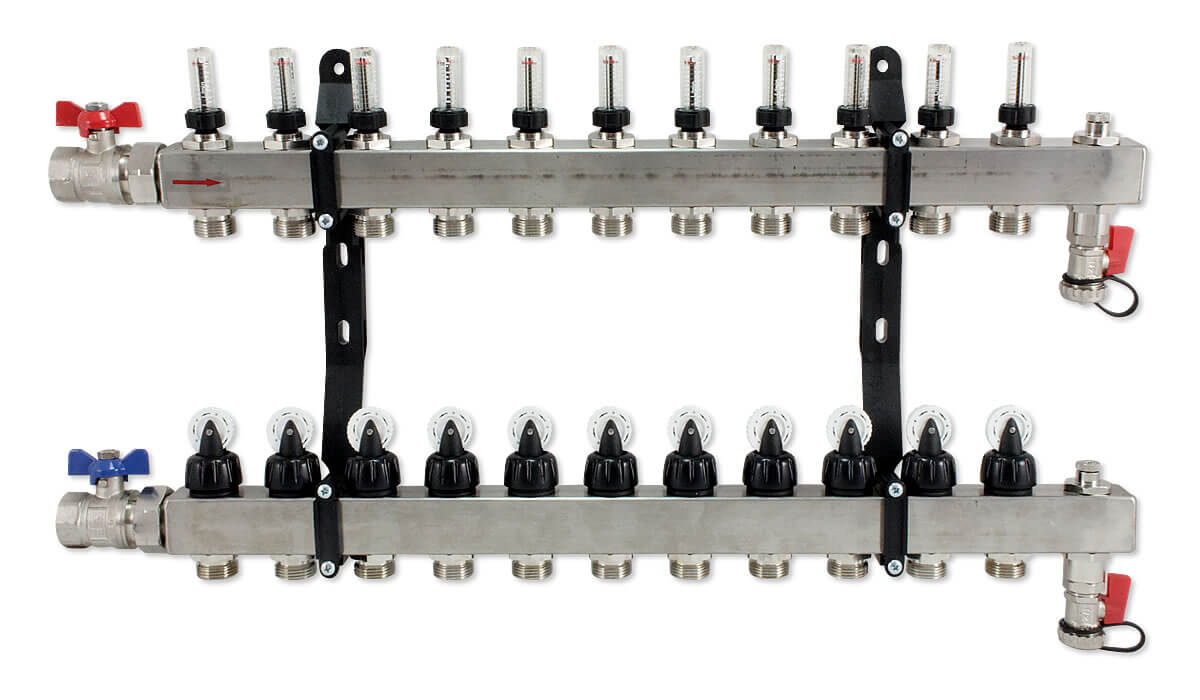

FBH-Verteiler 11-fach aus Edelstahl mit Topmeter, Entlüftung, Kugelhähnen und Spülvorrichtung

Edelstahl Fußbodenheizungs-Verteiler mit Vorlauf-Topmeter

Anwendungen:

Dieses moderne Heizkreis-Verteilersystem sichert Ihnen die perfekte Wärmeverteilung im ganzen Haus. Durch die innovative Technik arbeitet dieser FBH-Verteiler zuverlässig, bedarfsgerecht und besonders kostensparend.

Die Handradverstellungen ermöglichen eine reproduzierbare, manuelle Durchflusseinstellung. Die Verteilerventile sind für die Aufnahme von elektrischen Stellantrieben vorbereitet und ermöglichen in Verbindung mit unseren Stellantrieben eine annähernd lineare Ventilkurve.

Unterschiedliche Ventilhübe generieren unterschiedliche Durchflussmengen. Sie garantieren dadurch eine individuelle und genau auf Ihre Ansprüche zugeschnittene Regulierung der Raumtemperatur. Der eingebaute Entlüfter sorgt für die vollautomatische Entlüftung von Vor- und Rücklauf und erhöht damit Betriebssicherheit und Benutzerkomfort.

Vor- und Rücklaufbalken werden an das Heizungssystem angeschlossen. Über die optionalen Verschraubungen lassen sich die Heizkreise an die 2-12 Eurokonus-Abgänge (abhängig von der Ausführung), problemlos anschließen. Die ausgelegte Durchflussmenge wird je Kreis am TOPMETER eingestellt. Handrad oder Raumthermostate mit Stellantrieben sorgen für raumindividuelle Behaglichkeit.

Allgemeine Vorteile:

• Robuste Oberfläche: Edelstahl geknetet und geschliffen
• Modernes, edles Design
• Kegelförmige Ventilform mit annähernd linearer Ventilkurve für feinstufigen Durchlass
• Ventilober- und -unterteil selbst zentrierend
• Genaue Adaptierung des Ventil-Schließmaßes, da alles aus einer Hand
• Vorbereitet für die Aufnahme von heima-PRESS Stellantrieben
• Neue Handradverstellung gewährt eine reproduzierbare Einstellung des Durchflusses
• Abgleich mit den bewährten TOPMETERN
• Entlüften mit dem vollautomatischen Entlüfter
• Alle Rohranschlüsse 3/4" Eurokonus
• Komplett vormontiert
• GFK-verstärkte Kunststoffbügel für schalldämmende Montage
• Montagefreundlich durch versetzt angeordnete Verteilerbalken
• Versorgungsleitungen können durch einfaches Drehen der Verteilerbalken links- oder rechtsseitig angeschlossen werden
• 100% Funktions- und Dichtheitsprüfung vor Auslieferung

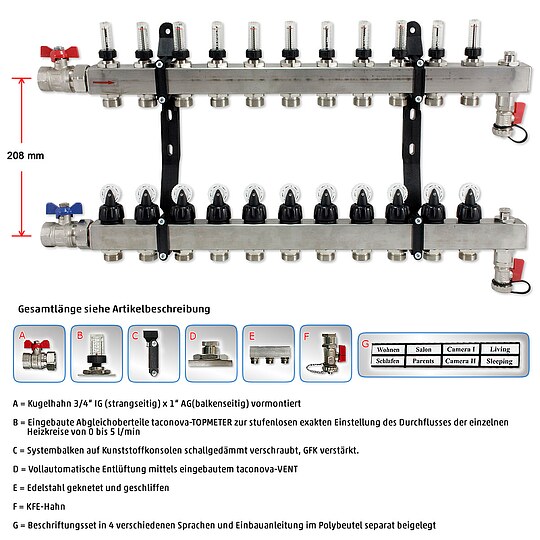

Verteiler ist wie folgt vormontiert:

Rücklauf:

• Eingebaute Handeinstell-Ventile mit exponentieller Ventilkurve zur genauen Regulierung. Vorbereitet für die Aufnahme von Stellantrieben
• Neuartige Handradverstellung zur exakten Einstellung des Durchflusses
• Heizkreisanschlüsse Eurokonus 3/4“ AG.
• Vollautomatische Entlüftung mittels eingebautem taconova-VENT
• KFE-Hahn vormontiert
• Kugelhahn 3/4“ IG (strangseitig) x 1“ AG (balkenseitig)

Vorlauf:

• Eingebaute Abgleichoberteile taconova-TOPMETER zur stufenlosen exakten Einstellung des Durchflusses der einzelnen Heizkreise von 0,5 bis 5 l/min
• Heizkreisanschlüsse Eurokonus 3/4“ AG
• Vollautomatische Entlüftung mittels eingebautem taconova-VENT
• KFE-Hahn lose beigelegt
• Kugelhahn 3/4“ IG (strangseitig) x 1“ AG (balkenseitig)

** Bitte vergessen Sie nicht die passenden Eurokonus-Verschraubungen für Ihr Rohrsystem mitzubestellen (je Heizkreis 2 Stück)! **

Technische Daten:

• Betriebsdruck: bis 6 bar (Druckprüfung nur mit Wasser möglich)
• Mediumstemperatur: -10°C bis + 80°C
• Anzeigengenauigkeit: +/- 10% vom Endwert
• Alle Rohranschlüsse: 3/4“ Eurokonus

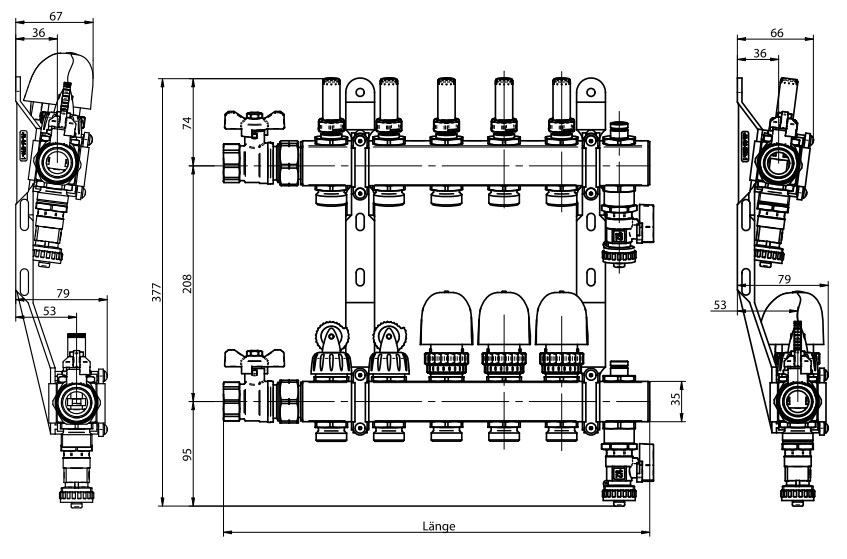

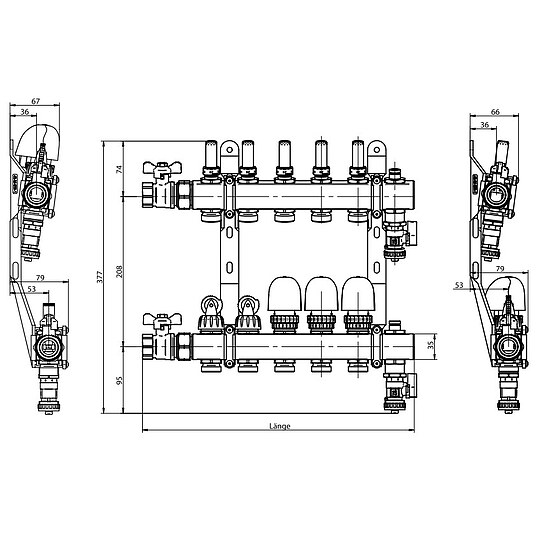

• Rohrabstände der Abgänge 50 mm (Rohrmitte zu Rohrmitte)

Anzahl Heizkreise  <->  Gesamtlänge
           02                                213 mm
           03                                263 mm
           04                                313 mm
           05                                363 mm
           06                                413 mm
           07                                463 mm
           08                                513 mm
           09                                563 mm
           10                                613 mm
           11                                663 mm
           12                                713 mm

Durchflussmedien:

• Heizwasser
• Kaltwasser
• Kühlwasser

Komplettlieferung in Originalverpackung mit Montage- und Bedienungsanleitung.

Anschlussverschraubungen, Stellantriebe und weitere Komponenten zu diesem Artikel finden Sie unter dem Reiter "Zubehör".
