Nachfüllkombination Typ BA - DN 15 - 1/2'' - nach DIN EN 1717 - für das Befüllen von Heizungsanlagen

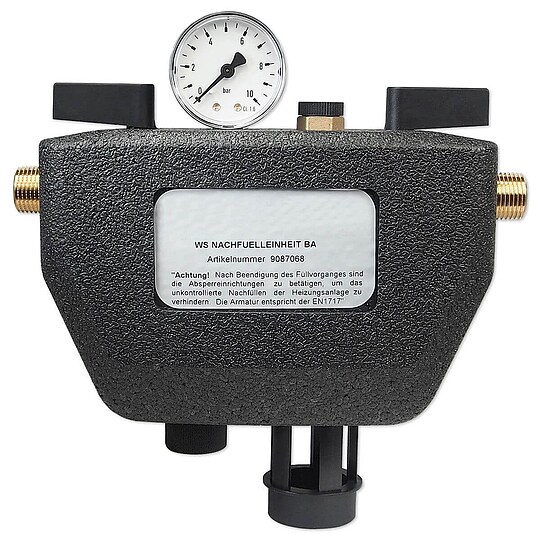

Nachfüllkombination Typ BA mit Systemtrenner, Druckminderer und 2 Kugelhähnen - DN 15 - 1/2" - nach DIN EN 1717

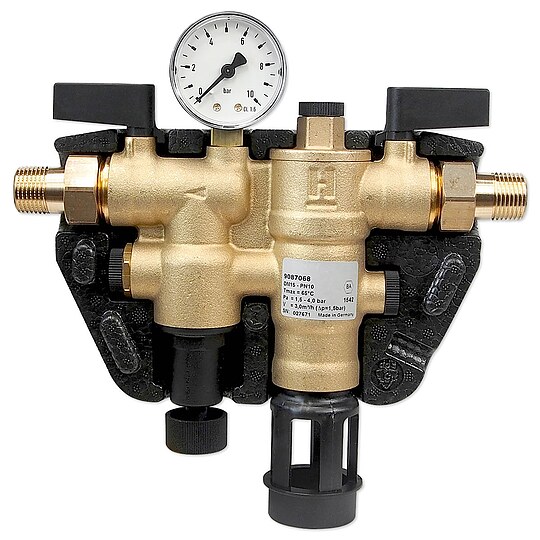

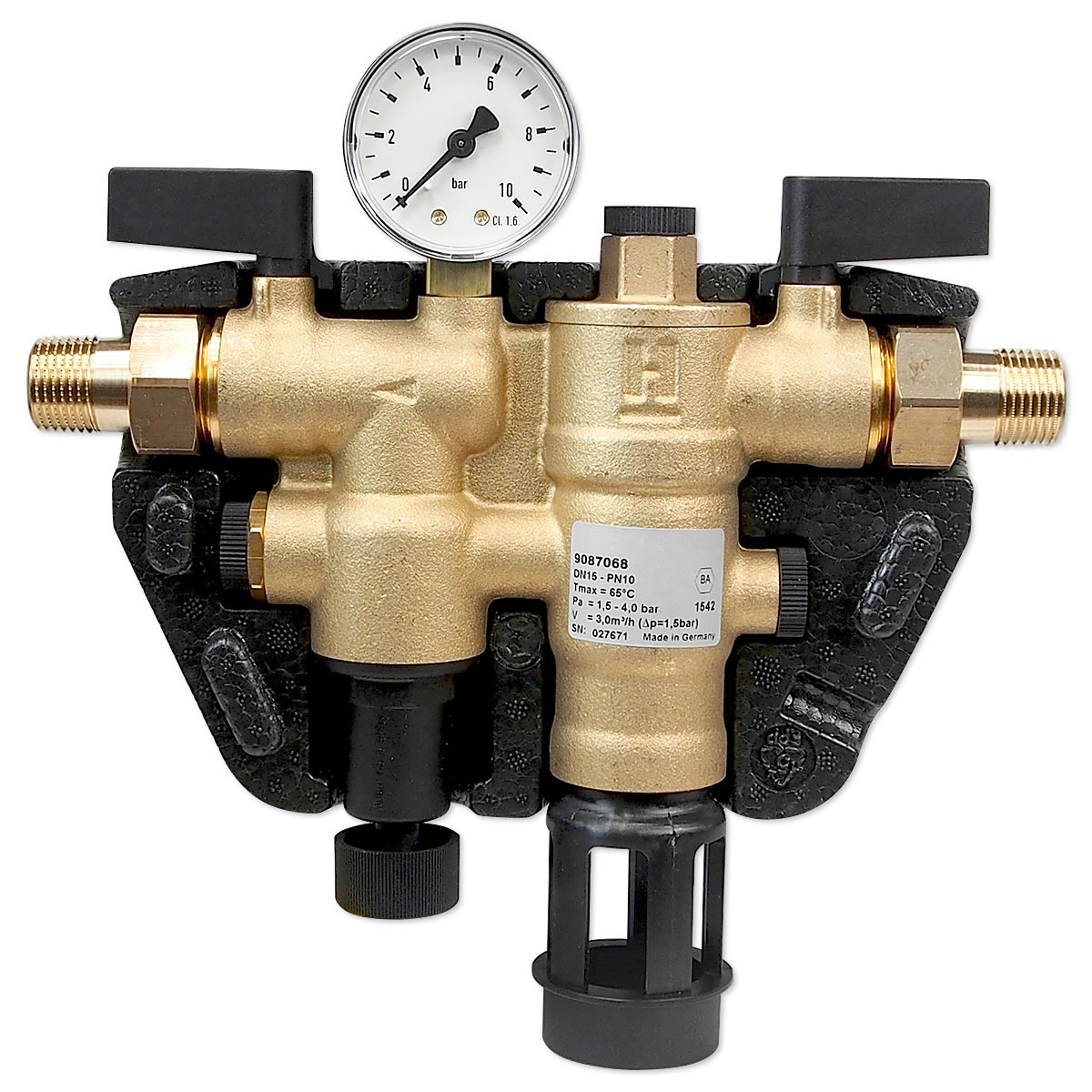

Die Nachfüllkombination vereinigt Systemtrenner, Druckminderer und Absperrkugelhähne in einem Gerät.

Funktion Systemtrenner:

Der Systemtrenner ist nach EN 1717 eine Sicherungsarmatur und verhindert ein Rückdrücken, Rückfließen und Rücksaugen von verunreinigtem Wasser in die Versorgungsleitung, in fremde Anlagen oder andere Anlagenteile.
Der Systemtrenner ist in drei Kammern (Vor-, Mittel-, und Hinterdruckkammer) unterteilt.
Erfolgt keine Wasserentnahme, ist der Systemtrenner unter Betriebsdruck in Ruhestellung. Die ein- und ausgangsseitigen Rückflussverhinderer und das Ablassventil sind geschlossen.
Bei Wasserentnahme ist der Systemtrenner in Durchflussstellung. Die ein- und ausgangsseitigen Rückflussverhinderer sind geöffnet und das Ablassventil geschlossen.
Fällt der Differenzdruck zwischen Vordruck- und Mitteldruckkammer unter 0,14 bar, geht der Systemtrenner in Trennstellung (Rücksaugen). Der eingangsseitige Rückflussverhinderer schließt und das Ablassventil öffnet.

Funktion Druckminderer:

Der Druckminderer setzt den eingangsseitigen Druck (Vordruck) auf den gewünschten Druck auf der Ausgangsseite (Hinterdruck) herab.
Der Druckminderer arbeitet nach dem Kraftvergleichsprinzip. Der Membrankraft wirkt die Federkraft des Regelventils entgegen. Sinkt infolge einer Wasserentnahme der Ausgangsdruck (Hinterdruck) und damit die Membrankraft, so öffnet die nun größere Federkraft das Ventil. Der Ausgangsdruck wird wieder höher, bis erneut ein Gleichgewichtszustand zwischen Membran- und Federkraft erreicht ist.
Der Eingangsdruck hat keinen Einfluss auf das Regelventil im Druckminderer. Druckschwankungen auf der Eingangsseite beeinflussen nicht den Hinterdruck (Vordruckkompensation). Die Nachfüllkombination kann gemäß DIN EN 1717 durch Schlauch- oder Rohrleitungen ständig mit der Trinkwasserleitung verbunden werden (KTW Zulassung für Schlauch erforderlich).
Nach Beendigung des Füllvorgangs ist die Absperreinrichtung zu betätigen, um ein unkontrolliertes Nachfüllen der Heizungsanlage zu verhindern.

Verwendung:

• Medium: Wasser
• Vordruck: min. 2,0 bar, max. 10,0 bar
• Hinterdruck: einstellbar von 1,5 - 4 bar, voreingestellt auf 1,5 bar
• Flüssigkeitskategorie 4 (giftige, sehr giftige, krebserzeugende, radioaktive Stoffe)

Technische Daten:

• Gehäuse aus entzinkungsbeständigem Messing
• Alle Bauteile DIN/DVGW-zertifiziert
• KTW/W270-Empfehlungen für Trinkwasser werden eingehalten
• Einbaulage: waagrecht mit Ablaufanschluss nach unten
• Betriebstemperatur: max. 65 °C
• Druckminderer Anschluss: G 1/4"
• Kugelhahn Ablaufanschluss: HT 40, 1/2" Außengewinde

Lieferumfang:

• Absperrarmaturen, ein- und ausgangsseitig
• Kompletter Systemtrenner mit Ablaufanschluss, Kartuscheneinsatz (inkl. integriertem Rückflussverhinderer und Ablassventil, eingangsseitig), integriertem Schmutzfänger eingangsseitig (Maschenweite ca. 0,2 mm), Rückflussverhinderer ausgangsseitig und drei Messstellen
• Kompletter Druckminderer mit Ventileinsatz (inkl. Membrane und Ventilsitz), Federhaube (inkl. Stellschraube), Sollwertfeder und Manometer
