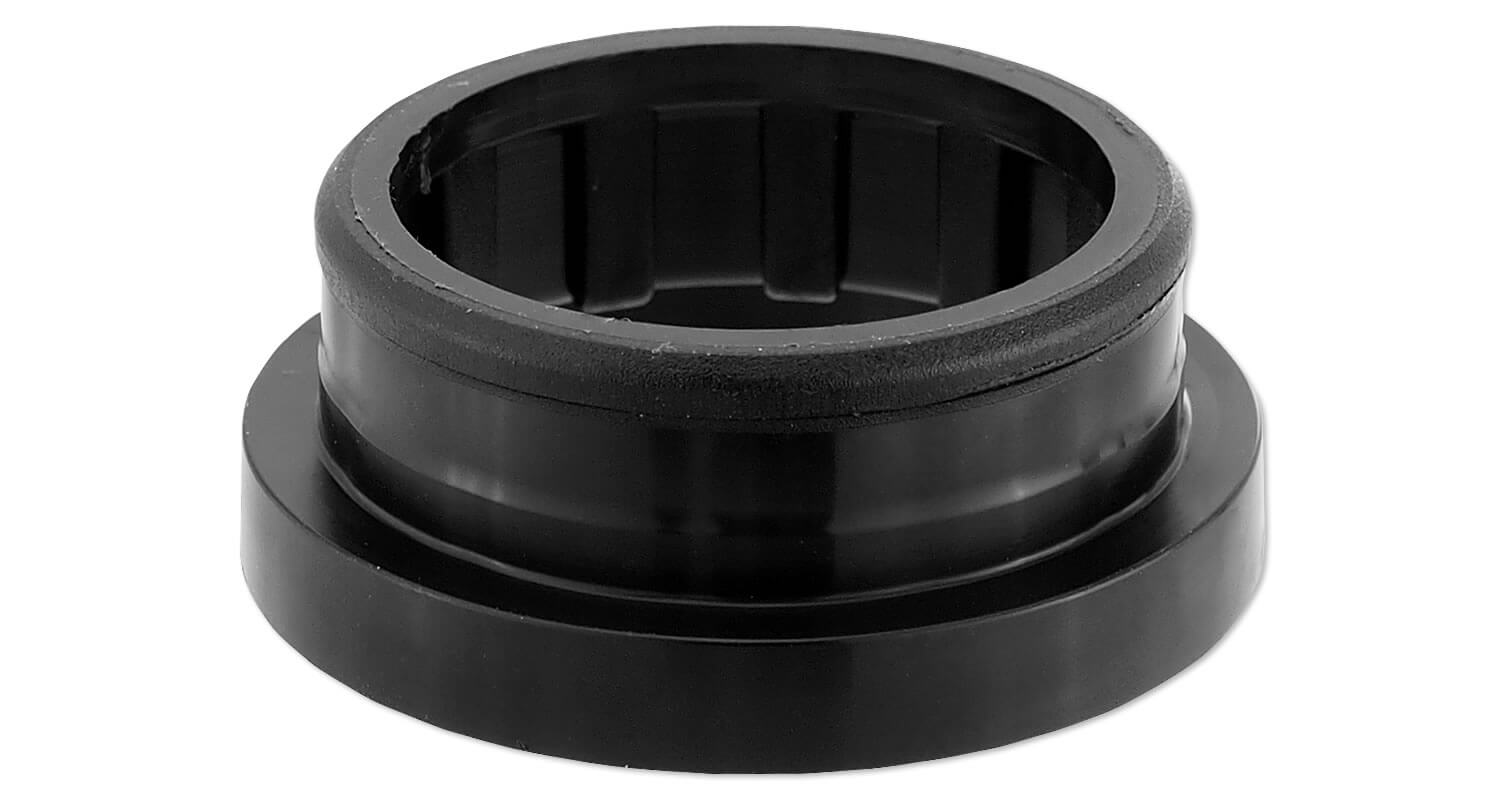

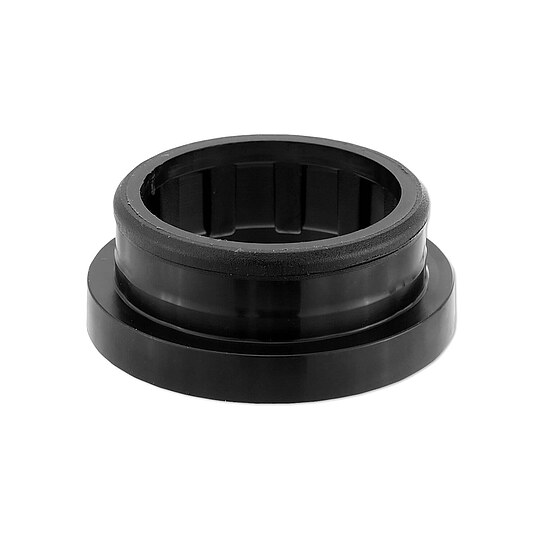

GEBO-Plast-Klemmverbinder Druckring 32 mm - für PE-Rohre - 137032

Gebo Plast Kunststoff-Klemmverbinder für trinkwasserführende PE-Druckrohre

Eigenschaften und Details:

• einsetzbar für die Trinkwasserinstallation
• DIN-DVGW geprüft und zugelassen (DVGW GW 335-B3)
• geeignet für trinkwasserführende PE-Rohre nach DIN 8074 bzw. DIN EN 12201
• alle mit dem Trinkwasser in Berührung kommenden Teile entsprechen den aktuellen Hygienevorschriften
• Losflansche nach DIN 2501-1, DIN EN 1092-1
• Anschlussgewinde nach ISO 7/1 bzw. DIN EN 10226-1
• Max. Druck bis 25°C: 16 bar
• Max. Druck bei 26°C - 35°C: 12,5 bar
• Max. Druck bei 36°C - 45°C: 10 bar

Materialien:

• Körper: Copolymer (PP-B), UV-beständig
• Druckring: Polypropylen
• Konusmutter: Polypropylen, UV-beständig
• Klemmring: Polyacetal Resin (POM)
• O-Ring: EPDM
• Verstärkungsring: Edelstahl, AISI 430, für Innengewinde von 1 1/4" – 4"

Einfache und schnelle Verarbeitung:

1. Schneiden Sie das Rohr im rechten Winkel ab und fasen Sie es an.
2. Der O-Ring ist vorgefettet, um die Montage zu erleichtern. Verwenden Sie bei der Einfettung des Rohres keinesfalls ölhaltige Fette, sondern ein trinkwassergeeignetes Gleitmittel.
3. Lösen Sie die Konusmutter mit 3–4 Umdrehungen von der Verschraubung. Schrauben Sie die Konusmutter nicht ganz ab!
4. Markieren Sie die Einschubtiefe auf dem Rohr.
5. Rohr bis zum Anschlag in die Verschraubung einschieben. Stellen Sie sicher, dass das Rohr über das Dichtelement eingeschoben ist.
6. Konusmutter mit der Hand fest anziehen.
7. Für eine optimale Festigkeit bitte die Konusmutter mit dem Montageriemen (oder einem anderen für Kunststoff-Klemmverbinder geeigneten Werkzeug) nachziehen.
