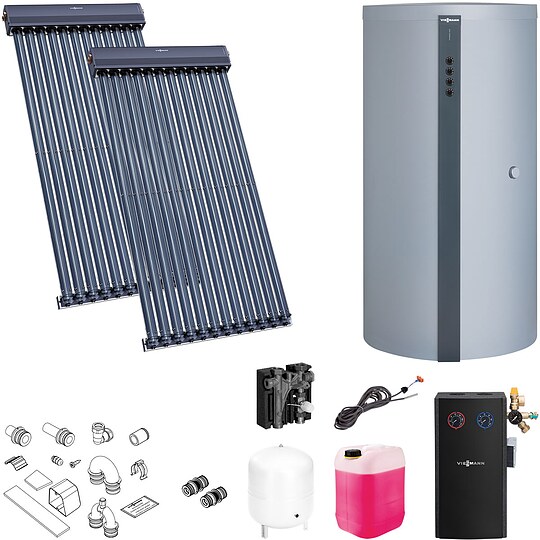

Viessmann Solaranlage mit 2 Stk. Vitosol 300-TM SP3C, Regelung und Pufferspeicher Vitocell 360-M 750l silber - SK06758

Viessmann Paket Thermische Solaranlage 9,24 m² 2x SP3C und Kombi-Pufferspeicher Vitocell 360-M 750l vitosilber, bestehend aus:

Vitosol 300-TM Vakuum-Röhrenkollektor 4,62 m², Typ: SP3C, Farbe dunkelblau - SK06739

Der Hochleistungskollektor Vitosol 300-TM zählt zu den effizientesten Modellen am Markt und empfiehlt sich besonders zum Einsatz in begrenzten Platzverhältnissen.
Durch die individuelle Ausrichtung des Absorbers um +/– 25 Grad liefert er auch bei weniger günstigen Sonnenlagen einen überdurchschnittlichen Ertrag.

Der lageunabhängige und flexibel einsetzbare Kollektor ist für den Einsatz auf Ein- und Mehrfamilienhäusern konzipiert.
Er verfügt über die automatische Temperaturabschaltung ThermProtect, die aktiv wird falls über einen längeren Zeitraum mit hoher Sonneneinstrahlung die Wärmeabnahme stagniert.

Vorteile SP3C:

• Vakuum-Röhrenkollektor mit CE-Kennzeichnung
• Nach dem Heatpipe-Prinzip mit liegender Funktionsweise und Temperaturabschaltung ThermProtect
• Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme
• Zur Montage auf Schräg- und Flachdächern und an Fassaden
• Konstruktionsmerkmale und Ausführung: Drehbar gelagerte Vakuum-Röhren mit hochselektiv beschichteten Absorbern für optimale Ausnutzung des Lichteinfalls
• Trockene Anbindung der Röhren im wärmegedämmten Anschlussgehäuse mit patentiertem Doppelrohr-Wärmetauscher
• Vakuum-Röhren aus hochtransparentem, schlagunempfindlichem Glas
• Einfache Montage der Röhren durch innovatives Stecksystem
• Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern bis 15 m²
• Sammlergehäuse in attraktivem Design, Farbe dunkelblau

Technische Daten SP3C:

• Bruttofläche: 4,62 m2
• Absorberfläche: 3,03 m2
• Abmessungen (Breite / Höhe / Tiefe): 2.061 x 2.241 x 150 mm
• Gewicht: 79 kg
• Inhalt Flüssigkeit: 1,55 l
• Zu. Betriebsdruck: 6 bar
• Max. Stillstandstemperatur: 150 °C
• Optischer Wirkungsgrad (Absorberfläche): 80 %

Kombi-Pufferspeicher Vitocell 360-M SVSB 750 L mit Edelstahl-Wellrohr - Farbe vitosilber - Z014461

Multivalenter Heizwasser-Pufferspeicher aus Stahl, mit integriertem Edelstahl-Wellrohr (1.4571) zur Trinkwassererwärmung im Durchflussprinzip und Wärmetauscher mit Schichtladeeinrichtung zum Anschluss von Sonnenkollektoren.
Nach DIN 1988-200 trinkwasserseitig korrosionsgeschützt nach Ausführung C. Für Heizungsanlagen nach EN 12828.
Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551.
Zulässige Vorlauftemperaturen: Heizwasser bis 110 °C, Solar bis 140 °C, Trinkwasser bis 95 °C.
Zulässiger Betriebsdrücke: heizwasserseitig bis 3 bar, solarseitig bis 10 bar, trinkwasserseitig bis 10 bar.

Lieferumfang / Ausstattung 360-M:

• Multivalenter Heizwasser-Pufferspeicher mit separat verpackter Wärmedämmung, kunststoffbeschichtet
• Stellfüße
• Eingebauter Wärmetauscher zum Anschluss an Sonnenkollektoren
• 3 Klemmsysteme für Tauchtemperatursensoren/Temperaturregler/Thermometer am Speichermantel
• Mit 2 Thermometern zum Einbau in die vordere Abdeckleiste (2 weitere Thermometer können eingebaut werden)
• Anschluss für den Einbau eines Elektro-Heizeinsatzes
• Farbe vitosilber

Technische Daten 360-M:

• Speicherinhalt: 750 L
• Heizwasser: 708 l
• Trinkwasser: 30 l
• Wärmetauscher-Solar: 12 l
• Wärmetauscher-Solar Heizfläche: 1,8 m²
• Länge: 1064 mm
• Breite: 1119 mm
• Höhe: 1900 mm
• Gewicht: 208 kg
• Energieeffizienzklasse: -
• Warmhalteverluste: 93,8 W
• Inhalt: 750 l

einschließlich folgendem Zubehör:

• Verbindungsrohre (1 Paar) - Aus flexiblem Edelstahl-Wellrohr mit Messinganschlussenden, O-Ringen, Wärmedämmung und Hydraulikabdeckung.
• Anschluss-Set - Für ein Kollektorfeld in einer Reihe mit Wärmedämmung und Hydraulikabdeckung.
• Ausdehnungsgefäß (für Wärmeträgermedium) - Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
• Wärmeträgermedium "Tyfocor-LS" - 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. "Tyfocor LS" kann mit "Tyfocor G-LS" gemischt werden.
• Solar-Divicon mit Anschluss-Set, Typ PS10 - Komplett ausgestattetes Set zur solarkreisseitigen Anbindung an den Wärmetauscher Solar des Heizwasser-Pufferspeichers. Lieferumfang: Solar-Divicon, Typ PS10 mit drehzahlgeregelter Hocheffizienz-Umwälzpumpe. Vorgefertigte Verrohrung mit Anschlussverschraubungen zur Montage an den Vitocell.
• Verteiler für solare Heizungsunterstützung - Anschlussgruppe zur einfachen Montage. Nennweite R 1, einsetzbar bis 2,5 m³/h Nenn-Volumenstrom. Lieferumfang: Verteiler, 3-Wege-Umschaltventil, Wärmedämmung und Tauchhülse für Rücklauftemperatursensor
• Tauchtemperatursensor (NTC 10 kOhm) - Zur Erfassung einer Temperatur in einer Tauchhülse. Mit Anschlussleitung (5,8 m lang) und Stecker.

Lieferumfang:

• 2 Stk. Vitosol 300-TM SP3C 3,03 m² - SK06739
• 1 Stk. Verbindungsrohre - 7510993
• 1 Stk. Anschluss-Set - Z015404
• 1 Stk. Vitocell 360-M, Typ SVSB 750 l - Z014461
• 1 Stk. Solar-Divicon PS10 SM1A - Z021905
• 1 Stk. Membran-Ausdehnungsgefäss 40L 10 bar - 7248243
• 1 Stk. Wärmeträgermedium Tyfocor-LS 25 Liter - 7159727
• 1 Stk. Verteiler Solar Heizungsunterstützung - 7441163
• 2 Stk. Tauchtemperatursensor (NTC 10 kOhm) - 7438702

- Hersteller-Art.-Nr. SK06758
