AFRISO Gefäß-Anschlusskombination Typ GAK-MS für Ausdehnungsgefäße Heizung bis 50 Liter - 77932
Artikel-Nr.: AEX77932|EAN: 4016203779328
-29 %
inkl. 19 % MwSt. |
zzgl. Versandkosten
| * unverb. Preisempfehlung
Beschreibung
Bewertungen
Sicherheitshinweise
Herstellerinfo| Artikel-Nr.: | AEX77932 |
| EAN: | 4016203779328 |

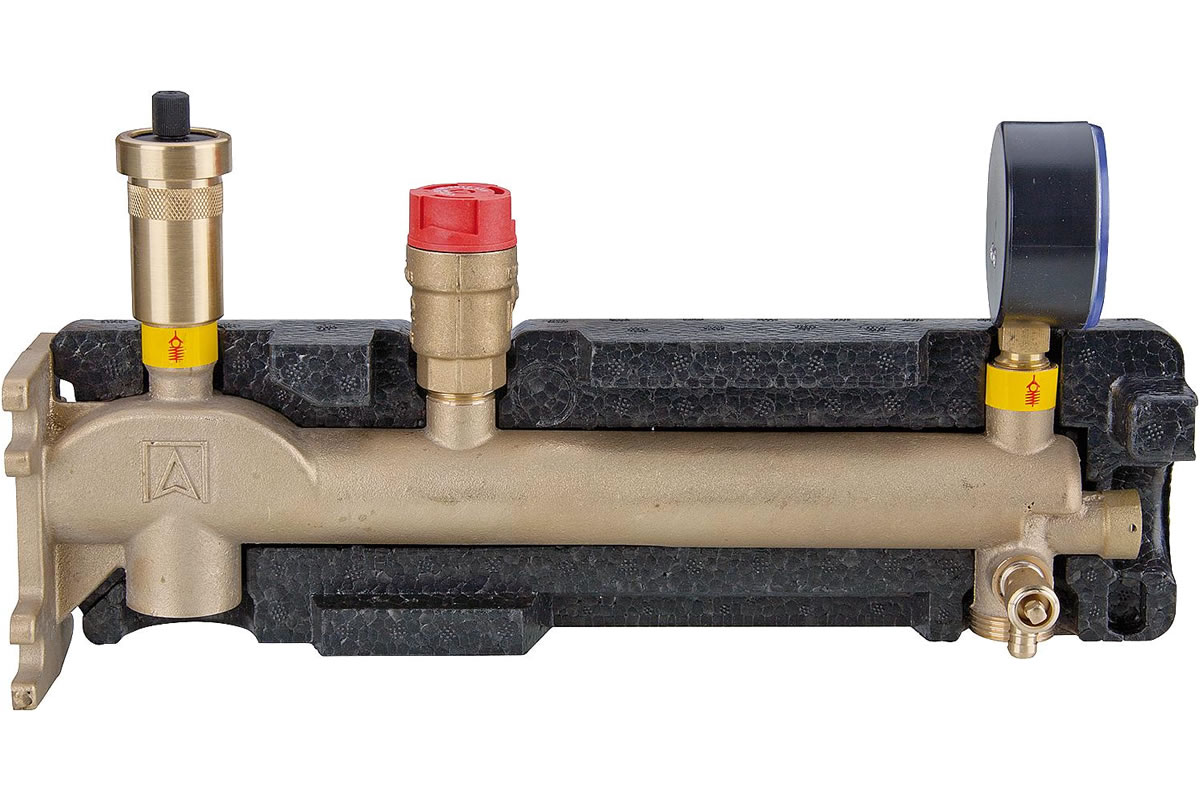

Gefäßanschlussgruppe 3/4" GAK mit Kappenventil und Isolierung
Zum Anschluss von Membranausdehnungsgefäßen bis 50 l für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.
Eigenschaften und Details:
- Vormontierte Kombinationsarmatur
- Armaturenträger aus massivem Messingguss
- Ausladung 300 mm, mit kesselseitigem
- Anschluss G 3/4 IG und integriertem Kappenventil zum Anschluss des Membranausdehnungsgefäßes
- Bauteilgeprüftem Sicherheitsventil G 1/2 x G 3/4
- drehbar eingedichtet mit Teflonring (Ansprechdruck 3 bar, Wärmeleistung 50 kW)
- Heizungsmanometer RF Ø 63–G3/8 rad,
- Anzeigebereich 0/4 bar mit rotem Markierungszeiger, montiert über selbstdichtendem Montageventil
- Schnellentlüfter G3/8, 12 bar, montiert über selbstdichtendem Montageventil
- Zwei formschlüssigen Isolationshalbschalen aus expandiertem Polypropylen EPP
- Montagezubehör: Schrauben, Unterlag scheiben und Dübel
- Maße (B x H x T): 347 x 180 x 100 mm
Technische Daten:
- Anschlüsse Kessel: G 3/4 IG
- Anschlüsse Ausdehnungsgefäß: G 3/4 IG
- Temperatureinsatzbereich Medium: Max. 120 °C
- Maße (mit Isolation) B x H x T: 360 x 185 x 100 mm
- Isolation Polypropylen EPP
- Armaturenträger Material: Messing
- Ausladung: 300 mm
- Membran-Sicherheitsventil MS Eingang x Ausgang: G 1/2 x G 3/4
- Dichtung: Teflonring, drehbar eingedichtet
- Ansprechdruck: 3 bar
- Wärmeleistung: 50 kW
- Heizungsmanometer Rohrfeder-Manometer mit selbstdichtendem Montageventil Anzeigebereich: 0/4 bar
- Sichtscheibe: Mit rotem Markenzeiger
- Durchmesser: 63 mm
- Anschluss: G 3/8 radial
- Schnellentlüfter mit Aquastop
- Eingang: G 3/8
- Nenndruck: 12 bar
Lieferumfang:
- Gefäßanschlusskombination GAK
- 2 Isolationshalbschalen
- Montagezubehör: Schrauben, Unterlegscheiben, Dübel, Plombe, Plombendraht, Verschraubung G3/4 IG x G3/4 Überwurfmutter zum Anschluss des Ausdehungsgefäßes
Einfache Wandmontage der stabilen Konsole mittels Montagezubehör (im Lieferumfang).
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften vorzunehmen!Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertige Geräte" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
