PV-Komplettanlage 12 kWp mit Huawei Wechselrichter 15 kW + Stromspeicher 5,0 kWh, 30 Solarmodulen Glas-Glas black frame & Montagesystem Aufdach

Photovoltaik-Komplett-Anlage mit 30 Modulen black-frame für Aufdach-Montage, mit 5 kWh Speicher - 13,95 kWp

PV-Paket mit 30 leistungsstarken Solarmodulen, Huawei Wechselrichter und Huawei Speicher. Die Montage ist für 36 Module in der senkrechten oder waagerechten Installation ausgelegt. Das hierfür passende Befestigungssystem, Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.

Das optimale Leistungserlebnis für Ihre PV-Anlage zu Hause. PV-Pakete von Huawei setzen auf Kompatibilität und gleichzeitig modernste Technik.
Die Komponenten sind alle aufeinander abgestimmt, um die Installation zu vereinfachen und ein einheitliches Gesamtbild abzugeben.

Huawei LUNA2000-5-S1 5kWh Batteriespeichersystem mit Steuerungseinheit und Sockel

Mit dem Update der 5-E1 Speichermodule schafft Huawei für ihre LUNA2000 Serie ein neues Level an Flexibilität. Ab sofort können die 5-E1 und 7-E1 Elemente untereinander kombiniert werden. Das Resultat ist eine feinere Abstimmung der Speicherkapazität von 5,0 bis 20,7 kWh je nach Kundenwunsch. Selbstverständlich mit allen gewohnten Vorzügen wie dem kabellosen Stapelkonzept, Cell-Balancing und zeitlich unbegrenzte Erweiterbarkeit.

Produktvorteile:

• Speichermodule flexibel untereinander kombinierbar
• Zeitlich unbegrenzt erweiterbar
• Neues Stecksystem ersetzt die manuelle Verkabelung der einzelnen Elemente
• Zertifizierte Batteriesicherheit nach VDE 2510-50

Produkteigenschaften:

• Batteriekapazität (nutzbar): 5,0 kWh
• Speichertyp: Hochvolt
• Nennspannung: 350 – 560 V
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Speichermodule in einer Einheit: 1 bis 3
• Anzahl Einheiten parallel: bis zu 4 Türme*
• Zellchemie: LFP
• Kommunikation: CAN
• Schutzklasse: IP66
• Abmessungen: 510 x 590 x 255 mm (HxBxT)
• Gewicht: BMS + Sockel: 12,0 kg, 1 x Speicher je 68,0 kg

Technische Daten:

• Nutzbare Kapazität (kWh): 5.00
• Gehäuseschutzklasse: IP66
• Kapazität nachträglich erweiterbar: ja ohne Zeitbegrenzung
• Min. Temperatur der Umgebung (°C): -20
• Zellchemie der Batterie: LFP
• Nennspannung DC (V): 450.00

Lieferumfang:

• 1 x Huawei LUNA2000-10KW-C1 Power Module (Artikel PVBSSEHUC1)
• 1 x Huawei LUNA2000-5-E1 Speichermodul (Artikel PVBSMHU5E1)

Hinweise:

• LUNA2000 S0 Serie nicht mit S1 kompatibel (E0 Speichermodule mit E1)

Huawei SUN2000-15K-MB0 dreiphasiger Hybrid-Wechselrichter - für Photovoltaiksysteme

Die neue MB0 Serie schließt mit Leistungsklassen von 12 bis 25 kW nahtlos an die kleine M1-Serie an. Bewährte Features wie integrierter Überspannungsschutz, Lichtbogenerkennung und Kompatibilität mit den hauseigenen Huawei Optimierern sind natürlich dabei. Ebenso zwei separate Batterieanschlüsse, welche in diesen Leistungsklassen die passenden Speicherkombinationen ermöglichen.

Produktvorteile:

• Hoher DC Eingangsstrom
• 2 Batterie-Anschlüsse
• Integrierte Lichtbogenerkennung
• Mit allen neuen Huawei Optimierern kompatibel

Produkteigenschaften:

• AC-Leistung: 15,0 kW
• Anzahl MPPT: 2
• Anzahl Bat-Anschlüsse: 2
• Max- Ladeleistung: 16,5 kW
• Kompatible Speicher: LUNA2000 S0 + S1
• AC-Anschluss: 3-phasig
• Überspannungsschutz: AC + DC Typ 2
• Kommunikation: RS485, Wifi / LAN (optional), 4G / 3G / 2G (optional), AI EMMA (optional)
• Schutzklasse: IP66
• Kühlung: aktiv

Kompatibel mit:

• Optimierer: SUN2000-450W-P2, SUN2000-600W-P, MERC-110W-P, MERC-1300W-P
• Speicher: LUNA2000 S0 + S1

Technische Daten:

• Allgemeine Daten:
• Typ: SUN2000-15K-MB0
• Abmessungen (L x H x B): 546 x 228 x 460 mm
• Gewicht: 21,00 kg
• Display: -
• Lichtbogenschutzschalter: Ja
• Schnittstelle 1: RS485
• Schnittstelle 2: -
• Einspeisephasen: 3
• Gehäuseschutzklasse: IP66
• Anzahl Mpp-Tracker: 2
• Spezifikationen Eingang:
• Anzahl Stringeingänge: 4 Stk
• Maximale DC Anschlussleistung: 22,50 kWp
• Maximale Eingangsspannung DC: 1.100,00 V
• Maximale Mpp-Eingangsspannung: 1000 V
• Max. Eingangsstrom pro MPPT: 26,25 A
• Minimale Mpp-Eingangsspannung: 200 V
• Spezifikationen Ausgang:
• AC Nennleistung: 15,00 kVA
• Maximale AC-Leistung: 16,50 kVA
• Wirkungsgrad:
• Europäischer Wirkungsgrad: 98,00 %
• Maximaler Wirkungsgrad: 98,50 %

Huawei Smart Power Sensor DTSU666-HW/YDS60-80 dreiphasiger Smartmeter

Produkteigenschaften Stromzähler:

• Messgenauigkeit > Klasse 1 innerhalb des gesamten Temperaturbereichs
• Begrenzungskontrolle für Stromexport
• LCD-Display, praktisch für Benutzer zur Einrichtung und Überprüfung
• Stromverbrauch gesamt < 1 W

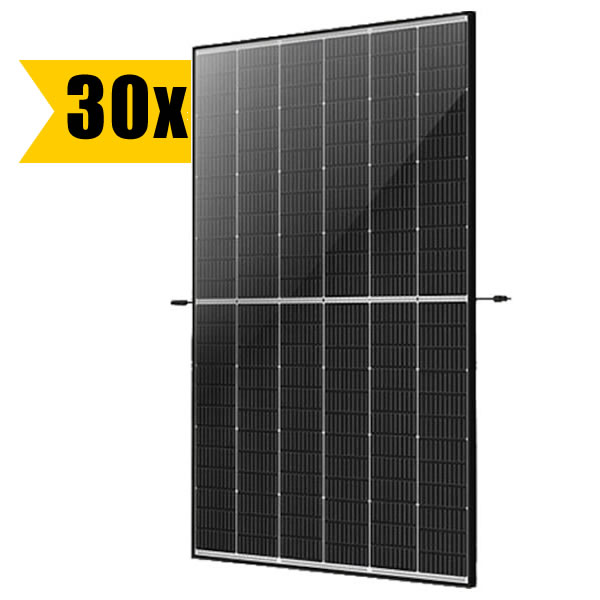

30x Trina Solar Hochleistungssolarmodul 465 Wp monokristallin schwarz/weiß, inkl. Kabel & Stecksystem

Produktbeschreibung:

• Das Solarmodul TSM-NEG9R.28 der Vertex-S+-Serie von Trina Solar ist eine universelle Lösung für Wohn- und Gewerbedächer
• Mit einer Leistung von 465 Wp bietet das Doppelglas-Modul nicht nur hohe Erträge, sondern auch eine ausgezeichnete Beständigkeit gegenüber rauen Umweltbedingungen und Feuer
• Dank der hohen Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul flexibel in unterschiedliche Systeme integrieren
• Die optimale Größe und das geringe Gewicht erleichtern die Handhabung und tragen zu geringeren Montage- und Transportkosten bei
• Mit einer Leistungsgarantie von 30 Jahren und einer Produktgarantie von 25 Jahren unterstreicht Trina Solar die besondere Qualität, Langlebigkeit und Zuverlässigkeit des Moduls

Produktvorteile:

• Ideal für Wohn- und Gewerbedächer
• Doppelverglasung für ausgezeichnete Beständigkeit
• Kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen
• Optimale Größe und geringes Gewicht
• 30 Jahre Leistungs- und 25 Jahre Produktgarantie

Produkteigenschaften:

• Nennleistung Pmax: 465 Wp
• Zellart: monokristallin
• Bifazial: Nein
• Zellkontaktierung: 14 Busbars
• Rahmentyp: gerahmt
• Rahmenfarbe: schwarz
• Farbe Rückseitenfolie (Zellenseite): weiß
• Max. Systemspannung: 1500 V
• Verbindungsstecker: MC4 Evo 2
• Kabellänge: 1,1 m
• Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
• Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
• Brandschutzklasse: IEC 61730
• Abmessungen: 1762 x 1134 x 30 mm
• Gewicht: 21,0 kg
• Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie

Technische Daten:

• Bifazial: nein
• Glasstärke Front Seite (mm): 1.60
• Rahmenfarbe: schwarz
• Zelllänge (mm): 182.000
• Max. Systemspannung (V): 1500
• Farbe Rückseitenfolie Zellenseite: weiß
• Anzahl Zellen (Stk): 144
• Nennleistung Pmax (Wp): 465
• Zellanzahl quer: 6
• Max. Rückstrom (A): 25
• Zellanzahl längs: 24
• Temperaturkoeffizient Pmpp (%/C): -0.2900
• Nennstrom Impp (A): 10.16
• Modulaufbau: glas-glas
• Temperaturkoeffizient Uoc (%/C): -0.2400
• Leerlaufspannung Uoc (V): 54.20
• Kurzschlussstrom Isc (A): 10.85
• Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
• Leistungstoleranz: +5 Wp
• Rahmentyp: gerahmt
• Kabellänge plus (cm): 110.00
• Zelltyp: monokristallin
• Max. Windlast Prüflast (Sog) (Pa): 4000
• Kabel Leiterquerschnitt (mm²): 4.00
• Nennspannung Umpp (V): 45.80
• Integrierte Moduloptimierung: nein
• Gehäuseschutzklasse: IP68
• Stecker Typ: MC4 Evo 2
• Temperaturkoeffizient Isc (%/C): 0.0400
• Kabellänge minus (cm): 110.00
• Zellbreite (mm): 210.000
• Modulwirkungsgrad (%): 23.30
• Busbars (Stk): 14

K2 Befestigungssystem SolidRail für Schrägdach mit Verlegeplan waagrecht/senkrecht

Artikelliste aller Montageelemente:

• 56x 2002390 / Dachhaken SolidHook 3S+
• 100x 1000041 / Hammerkopfschraube 28/15 M10×30
• 100x 1000042 / Sperrzahnmutter M10
• 150x 2004112 / Holzbauschraube wood screw 8×100
• 40x 1004765 / Abdeckkappe SolidRail Light End Cap
• 100x 2002870 / Kabelbinder mit Aufsteckmöglichkeit - Cable Manager
• 36x 2004269 / Schiene SolidRail 3,65 m
• 30x 1004107 / Verbindungs-Set SolidRail Light - RailConnector Set
• 50x 1004110 / Kreuzverbinder SolidRail - CrossConnector Set
• 60x 2004148 / Mittelklemme - OneMid Set 25-40
• 40x 2004545 / Endklemme - OneEnd Set 30-42

Lieferumfang des Pakets:

• 1x Batteriespeicher LUNA2000-5-S1 5kWh
• 1x Smart Power Sensor DTSU666-HW/YDS60-80
• 1x Hybrid-Wechselrichter SUN2000 15K-MB0
• 1x Montagesystem SolidRail für Schrägdach
• 30x Trina Solar TSM-465NEG9R.28 VERTEX S+ 465 Wp, inkl. Kabel und Stecksystem
• 1x 100m schwarzes Solarkabel Ø 6 mm²
• 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
• 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
