PV-Komplettanlage 10 kWp mit SMA Wechselrichter 10 kW + Stromspeicher 6,56 kWh, 24 Solarmodulen Glas-Folie black frame & Montagesystem Aufdach

Photovoltaik-Komplett-Anlage mit 24 Modulen Glas-Folie black-frame für Aufdach-Montage, mit 5 kWh Speicher - 11,04 kWp

PV-Paket mit 24 leistungsstarken Solarmodulen und SMA Wechselrichter. Die Montage ist für 24 Module in der senkrechten oder waagerechten Installation ausgelegt. Das hierfür passende Befestigungssystem, Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.

Die Faust aufs Auge, wie Topf und Deckel – es gibt einige Redensarten, die ein ideales Zusammenpassen beschreiben. In der PV-Welt ergänzt SMA diese Liste nun mit „Smart Energy + Home Storage“. Die Kombination der 1- und 3-phasigen Hybrid-Serien mit dem neuen Hochvoltspeicher ist ein Perfect-Match – eine Punktlandung. Die kompakten Kraftpakete glänzen mit integriertem BMS und bis zu 8000 Ladezyklen für eine schnelle Installation sowie intensive Nutzung. Mit bis zu 5 Batteriemodulen à 3,2 kWh stehen gesamt 16,4 kWh nutzbare Speicherpower für jede Energie-Lebenslage parat. Die Basiseinheit für die Bodenmontage des Speichers muss bei Bedarf pro Turm separat bestellt werden (Artikel PVBSBKSMA). Zubehör für die Wandmontage ist enthalten.

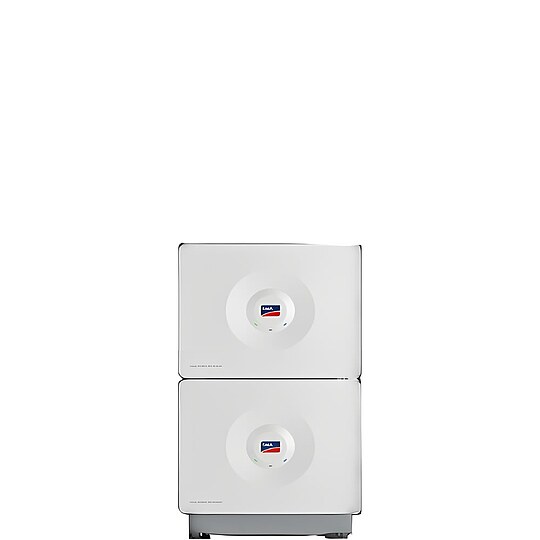

SMA Home Storage 6.5 Hochvoltspeicher - 6,56 kWh nutzbar

Produkteigenschaften je Batteriemodul:

• Kapazität (nutzbar): 3,28 kWh
• Ausgangsspannung: 96 V
• Max. Be-/Entladestrom: 36 A
• Zellchemie: LFP (Lithium-Eisen-Phosphat)
• Zeitfenster Erweiterung: bis zu 2 Jahre
• Aufstellort: Indoor / Outdoor
• Montage: Wand (im Lieferumfang enthalten), Boden (separat zu bestellen)
• Schutzklasse: IP65
• Kühlung: passiv
• Abmessungen: 610 x 483 x 215 mm (B x H x T)
• Gewicht: 38,0 kg
• Alternativ zur Eigenkonfektionierung der Com-Verbindung zwischen Wechselrichter und Home Storage Batterie kann auch das Com-Cable-Set (Artikel PVZSMACOMCABLE) verwendet werden

Technische Daten:

• Gehäuseschutzklasse: IP65
• Zellchemie: LFP
• Spannungslage zur Batterie: High Voltage
• Nutzbare Kapazität (kWh): 6,56
• Max. Temperatur der Umgebung (°C): 50
• Kapazität nachträglich erweiterbar: ja ohne Zeitbegrenzung
• Nennspannung DC (V): 192,00
• Max. Ausgangsstrom (A) Laden: 36,00
• Max. Ausgangsstrom (A) beim Entladen: 36,00

ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2

SMA Sunny Tripower 10.0 SE Hybrid-Wechselrichter 3-phasig - 10 kW

Produkteigenschaften:

• AC-Leistung: 10.0 kW
• AC-Anschluss: 400 V, 3-phasig
• Anzahl MPPT: 2
• DC-Eingangsstrom: 12,5 A (MPPT 1), 25,0 A (MPPT 2)
• DC-Eingangsspannung: 280 - 800 V DC
• Kommunikation: WLAN, Ethernet, CAN
• Schnittstellen: 5 x DI (FRE), 1 x DO
• Schutzklasse: IP65
• Kühlung: passiv
• Gewicht: 30,0 kg
• Abmessungen: 500 x 598 x 173 mm (B x H x T)
• ACHTUNG: Zur Verbindung des Wechselrichters mit der Home Storage Batterie wird zusätzlich das Home Storage Com-Cable Set (Artikel PVZSMACOMCABLE) benötigt

Technische Daten:

• Topologie: Trafolos
• Einspeisephasen: 3
• Hochsetzsteller: Ja
• Anzahl der MPP-Tracker (Stk): 2
• Arc Fault Circuit Interrupter: nein
• Gehäuseschutzklasse: IP65
• Schnittstelle 1: Ethernet
• Max. Eingangsspannung DC (V): 1.000,00
• Schnittstelle 2: RS485
• Batteriekopplung: AC/DC
• Europäischer Wirkungsgrad (%): 97,50
• Max. Eingangsstrom pro MPPT (A): 12,5/25
• Max. AC Leistung (kVA): 10,00
• Max. Wirkungsgrad (%): 98,10
• AC Nennleistung (kW): 10,00
• Max. Eingangsstrom gesamt (A): 37,50
• Max. DC Anschlussleistung (kWp): 15,00
• Max. Anzahl Stringeingänge (Stk): 3
• Spannungslage zur Batterie: High Voltage
• Display: ohne Display
• Schnittstellen: Dig. in, Dig. out, Ethernet, W-Lan
• Ersatzstromfähig: Nein
• Wechselrichtertyp: Hybridwechselrichter, Strangwechselrichter
• AC Netzspannung (V): 220V, 230V, 240V, 380V, 400V, 415V
• AC Überspannungsschutz: Type2
• DC Überspannungsschutz: Type2
• Max. Temperatur der Umgebung (°C): 60
• Integrierter DC Schalter: Ja
• Min. Temperatur Umgebung (°C): -25
• Starteingangsspannung (V): 180
• Schattenmanagement: ja
• Ersatzstrom light: ja
• DC Stecker Typ: SUNCLIX
• Anschluss Rundsteuerempfänger: ja
• Max. MPP-Eingangsspannung (V): 800,00
• Min. MPP-Eingangsspannung (V): 280,00
• Min. Eingangsspannung (V): 150
• Max. Kurzschlussstrom gesamt (A): 60,00
• Ladestrom (A): 30,00
• Max. Ausgangsstrom (A): 15,20
• Dezibel: 30
• Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe): 1
• Max. Kurzschlussstrom pro MPPT (A): 20/40
• Ladespannung (V): 150-600
• Cos phi.: +/- 0,8, +/- 0,9, 1
• AC Netzfrequenz (Hz).: 50 Hz

SMA Home Manager 2.0 Energiemanagement - 1/3-phasig, direkt bis 63A

Der SMA Home Manager 2.0 ist die Schaltzentrale für intelligentes Energiemanagement im Haushalt. Neben der Erfassung sämtliche Energieflüsse, Erzeugungen und Überschüsse regelt er deren bestmögliche Verteilung. Dank lokaler Wetterprognosen wird die Speicherung und direkte Nutzung über steuerbare Verbraucher optimal koordiniert. Das selbstlernende Gerät erstellt individuelle Verbrauchsprofile und stellt so die effizienteste Nutzung der selbsterzeugten PV-Energie sicher. Auch die Nutzung dynamischer Stromtarife ist mit dem Home Manager möglich.

Produktvorteile:

• Energiemanager mit integrierter Messeinrichtung
• Optimierte Speicherladung inkl. Wetterprognose
• Nutzung von dynamischen Stromtarifen
• Ansteuerung von intelligenten Verbrauchern

Produkteigenschaften:

• Messrichtung: bidirektional
• Eingangsstrom: <63 A direkt (>63 A indirekt mit zusätzlichen CTs)
• Netzanschluss: 230 / 400 V
• Anschlussphasen: 1 / 3
• Kommunikation: Ethernet
• Montage: Hutschiene
• Schutzklasse: IP2X
• Abmessungen: 70 (4 TE) x 88 x 65 mm (L x B x H)
• Gewicht: 0,3 kg
• bei Strömen >63 A sind passende Messwandler zu ergänzen
• Display: ohne Display
• Schnittstellen: Ethernet
• AC Netzspannung (V): 230V, 400V
• AC Netzfrequenz (Hz).: 50 Hz

24x AXITEC AXIperfect FL WB AC-460TFML/108WB - Glas-Folie, MC4-EVO 2A

Das AXIperfect FL WB mit einer Leistung von 460 Wp besticht durch seine Half-Cut-Technologie und die Verwendung ausgewählter Materialien, die eine hohe Modulleistung garantieren. Axitec legt großen Wert auf Qualität und führt bei der Produktion eine 100 %ige visuelle Elektrolumineszenz-Prüfung durch, um höchste Standards zu gewährleisten. Dieser Qualitätsanspruch wird durch die Garantie unterstrichen: Auf dieses Solarmodul gewährt das Unternehmen eine Leistungsgarantie von 30 Jahren.

Produktvorteile:

• Hohe Modulleistung durch Half-Cut-Technologie
• 100 % visuelle Elektrolumineszenz-Prüfung
• 30 Jahre Leistungsgarantie

Produkteigenschaften:

• Nennleistung Pmax: 460 Wp
• Zellart: monokristallin
• Bifazial: Nein
• Zellkontaktierung: 16 Busbars
• Rahmentyp: gerahmt
• Rahmenfarbe: schwarz
• Farbe Rückseitenfolie (Zellenseite): weiß
• Max. Systemspannung: 1500 V
• Verbindungsstecker: MC4-EVO 2A
• Kabellänge: 1,2 m
• Glasstärke: 3,2 mm
• Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 2400 Pa (Wind)
• Brandschutzklasse: C (UL 790)
• Abmessungen: 1762 x 1134 x 30 mm (L x B x H)
• Gewicht: 22,0 kg
• Garantie: 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie

Technische Daten:

• Brandverhalten des Moduls.: C, UL 790
• Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
• Max. Windlast Prüflast (Sog) (Pa): 2400
• Anzahl Zellen (Stk): 108
• Bifazial: Nein
• Busbars (Stk): 16
• Farbe Rückseitenfolie Zellenseite: weiß
• Gehäuseschutzklasse: IP68
• Glasstärke Front Seite (mm): 3,20
• Hagelwiderstandsklasse: HW 4
• Integrierte Moduloptimierung: Nein
• Kabellänge minus (cm): 120,00
• Kabellänge plus (cm): 120,00
• Kurzschlussstrom Isc (A): 14,36
• Leerlaufspannung Uoc (V): 40,56
• Leistungstoleranz: +5 Wp
• Max. Rückstrom (A): 25
• Max. Systemspannung (V): 1500
• Modulaufbau: glas-folie
• Modulwirkungsgrad (%): 23,02
• Nennleistung Pmax (Wp): 460
• Nennspannung Umpp (V): 33,61
• Nennstrom Impp (A): 13,69
• Rahmenfarbe: schwarz
• Rahmentyp: gerahmt
• Stecker Typ: MC4 Evo 2A
• Temperaturkoeffizient Isc (%/C): 0,0460
• Temperaturkoeffizient Pmpp (%/C): -0,3100
• Temperaturkoeffizient Uoc (%/C): -0,2600
• Zellanzahl längs: 18
• Zellanzahl quer: 6
• Zellbreite (mm): 182,000
• Zelllänge (mm): 94,000
• Zellenschnitt: half cut
• Zelltyp: monokristallin

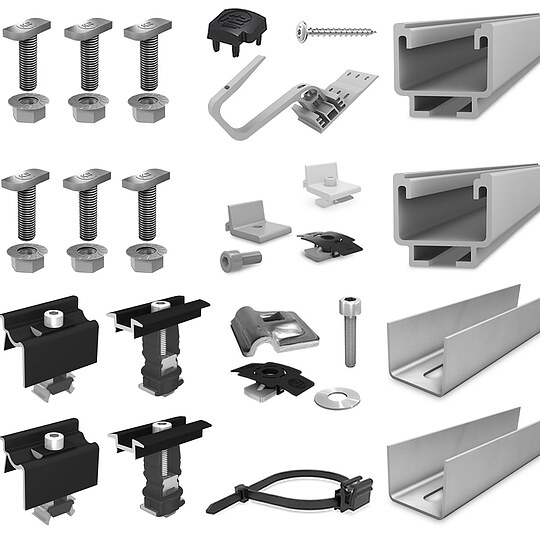

K2 Befestigungssystem SolidRail für Schrägdach mit Verlegeplan waagrecht/senkrecht

Artikelliste aller Montageelemente:

• 56x 2002390 / Dachhaken SolidHook 3S+
• 100x 1000041 / Hammerkopfschraube 28/15 M10×30
• 100x 1000042 / Sperrzahnmutter M10
• 100x 2004112 / Holzbauschraube wood screw 8×100
• 40x 1004765 / Abdeckkappe SolidRail Light End Cap
• 100x 2002870 / Kabelbinder mit Aufsteckmöglichkeit - Cable Manager
• 28x 2004269 / Schiene SolidRail 3,65 m
• 20x 1004107 / Verbindungs-Set SolidRail Light - RailConnector Set
• 50x 1004110 / Kreuzverbinder SolidRail - CrossConnector Set
• 40x 2004148 / Mittelklemme - OneMid Set 25-40
• 40x 2004545 / Endklemme - OneEnd Set 30-42

Lieferumfang des Pakets:

• 2x Batteriespeicher Home Storage 3.2 - 6,56 kWh
• 1x SMA Home Manager 2.0 - Energiemanagement
• 1x Hybrid-Wechselrichter Sunny Tripower SE 10.0
• 1x Montagesystem SolidRail für Schrägdach
• 24x AXITEC AXIperfect FL WB AC-460TFML/108WB, inkl. Kabel und Stecksystem

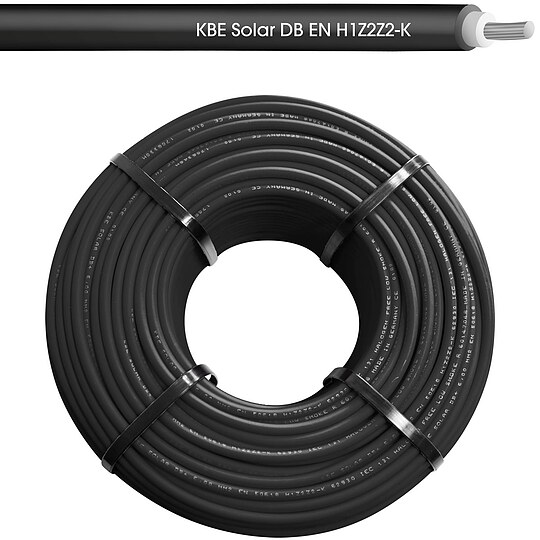

• 1x 100m schwarzes Solarkabel Ø 6 mm²
• 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
• 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
