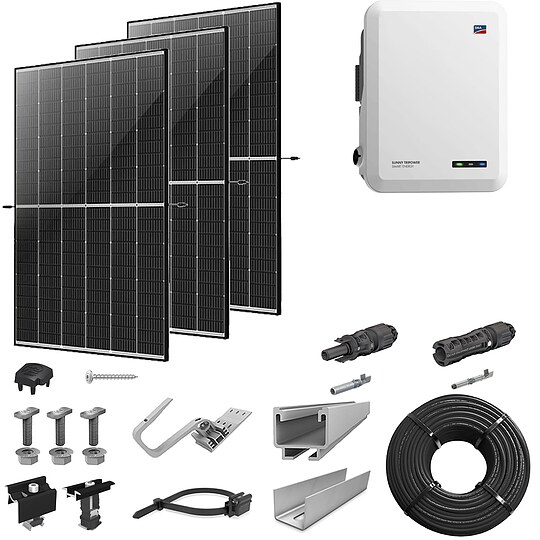

PV-Komplettanlage 5 kWp mit SMA Wechselrichter 5 kW, 12 Solarmodulen black frame & Montagesystem Aufdach

Photovoltaik-Komplett-Anlage mit 12 Modulen black-frame für Aufdach-Montage - 5,52 kWp

PV-Paket mit 12 leistungsstarken Solarmodulen und SMA Wechselrichter. Die Montage ist für 12 Module in der senkrechten oder waagerechten Installation ausgelegt. Das hierfür passende Befestigungssystem, Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.

Die Faust aufs Auge, wie Topf und Deckel – es gibt einige Redensarten, die ein ideales Zusammenpassen beschreiben. In der PV-Welt ergänzt SMA diese Liste nun mit „Smart Energy + Home Storage“. Die Kombination der 1- und 3-phasigen Hybrid-Serien mit dem neuen Hochvoltspeicher ist ein Perfect-Match – eine Punktlandung. Die kompakten Kraftpakete glänzen mit integriertem BMS und bis zu 8000 Ladezyklen für eine schnelle Installation sowie intensive Nutzung. Mit bis zu 5 Batteriemodulen à 3,2 kWh stehen gesamt 16,4 kWh nutzbare Speicherpower für jede Energie-Lebenslage parat. Die Basiseinheit für die Bodenmontage des Speichers muss bei Bedarf pro Turm separat bestellt werden (Artikel PVBSBKSMA). Zubehör für die Wandmontage ist enthalten.

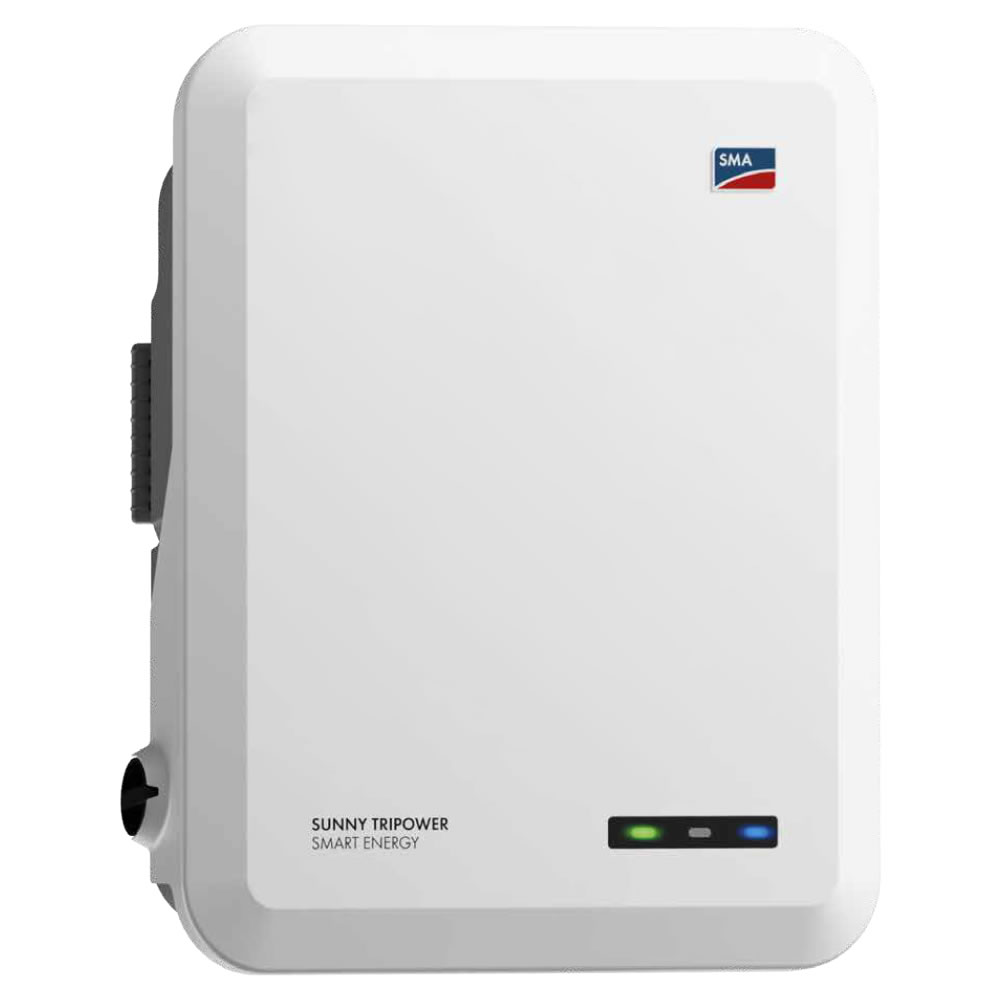

SMA Sunny Tripower 5.0 SE Hybrid-Wechselrichter 3-phasig - 5 kW

Produkteigenschaften:

• AC-Leistung: 5.0 kW
• AC-Anschluss: 400 V, 3-phasig
• Anzahl MPPT: 2
• DC-Eingangsstrom: 12,5 A pro MPPT
• DC-Eingangsspannung: 210 - 800 V DC
• Kommunikation: WLAN, Ethernet, CAN
• Schnittstellen: 5 x DI (FRE), 1 x DO
• Schutzklasse: IP65
• Kühlung: passiv
• Gewicht: 30,0 kg
• Abmessungen: 500 x 598 x 173 mm (B x H x T)
• ACHTUNG: Zur Verbindung des Wechselrichters mit der Home Storage Batterie wird zusätzlich das Home Storage Com-Cable Set (Artikel PVZSMACOMCABLE) benötigt

Technische Daten:

• Topologie: Trafolos
• Einspeisephasen: 3
• Hochsetzsteller: Ja
• Anzahl der MPP-Tracker (Stk): 2
• Arc Fault Circuit Interrupter: nein
• Gehäuseschutzklasse: IP65
• Max. AC Leistung (kVA): 5,00
• AC Nennleistung (kW): 5,00
• Europäischer Wirkungsgrad (%): 97,30
• Max. Anzahl Stringeingänge (Stk): 2
• Max. Wirkungsgrad (%): 98,20
• Schnittstelle 1: Ethernet
• Max. Eingangsspannung DC (V): 1.000,00
• Max. Eingangsstrom gesamt (A): 25,00
• Max. Eingangsstrom pro MPPT (A): 12,5/12,5
• Schnittstelle 2: RS485
• Batteriekopplung: AC/DC
• Max. DC Anschlussleistung (kWp): 7,50
• Spannungslage zur Batterie: High Voltage
• Display: ohne Display
• Schnittstellen: Dig. in, Dig. out, Ethernet, W-Lan
• Ersatzstromfähig: Nein
• Wechselrichtertyp: Hybridwechselrichter, Strangwechselrichter
• AC Netzspannung (V): 220V, 230V, 240V, 380V, 400V, 415V
• AC Überspannungsschutz: Type2
• DC Überspannungsschutz: Type2
• Max. Temperatur der Umgebung (°C): 60
• Integrierter DC Schalter: Ja
• Min. Temperatur Umgebung (°C): -25
• Starteingangsspannung (V): 180
• Schattenmanagement: ja
• Ersatzstrom light: ja
• DC Stecker Typ: SUNCLIX
• Anschluss Rundsteuerempfänger: ja
• Max. MPP-Eingangsspannung (V): 800,00
• Min. MPP-Eingangsspannung (V): 210,00
• Max. Kurzschlussstrom pro MPPT (A): 20/20
• Min. Eingangsspannung (V): 150
• Ladestrom (A): 30,00
• Max. Kurzschlussstrom gesamt (A): 40,00
• Max. Ausgangsstrom (A): 7,60
• Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe): 1
• Ladespannung (V): 150-600
• Cos phi.: +/- 0,8, +/- 0,9, 1
• AC Netzfrequenz (Hz).: 50 Hz

12x Trina Solar Hochleistungssolarmodul 460 Wp monokristallin schwarz/weiß, inkl. Kabel & Stecksystem

Die Doppelglas Vertex S+ Reihe von Trina, mit einer bemerkenswerten Leistung von 460 Wp, steht als bemerkenswerte Innovation in der Solarindustrie. Sie bietet vielseitige Lösungen, die perfekt sowohl für Wohn- als auch für Gewerbedächer geeignet sind. Die beeindruckende Leistungsgarantie von 30 Jahren und eine Produktgarantie von 25 Jahren unterstreichen die außergewöhnliche Qualität und Zuverlässigkeit dieses Produktes. Zusätzlich ist das Solarpanel speziell entworfen, um den härtesten Umgebungsbedingungen standzuhalten. Es bietet dabei eine bemerkenswerte Beständigkeit gegen Feuer und andere anspruchsvolle Umweltbedingungen.

Produkteigenschaften:

• Hochleistungs-Solarzellen
• Universelle Lösung für Wohn- und Gewerbedächer
• Stabiler eloxierter schwarzer Aluminiumrahmen
• 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
• Leistung: 460 Wp
• Zellart: monokristallin
• Bifazial: nein
• Zellkontaktierung: 14 Busbars
• Farbe Rahmen: schwarz
• Farbe Folie: weiß
• Systemspannung: 1500 V
• Verbindungsstecker: MC4-EVO 2
• Länge Anschlusskabel: 1,1 m
• Abmessungen (B x H x L): 1134 x 30 x 1762 mm
• Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
• Gewicht: 21,0 kg
• Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)

Technische Details:

• Anzahl Zellen (Stk): 144
• Bifazial: Nein
• Brandverhalten des Moduls: IEC 61730
• Busbars (Stk): 14
• Farbe Rückseitenfolie Zellenseite: weiß
• Gehäuseschutzklasse: IP68
• Glasstärke Front Seite (mm): 1,60
• Hagelwiderstandsklasse: HW 3
• Integrierte Moduloptimierung: Nein
• Kabellänge minus (cm): 110
• Kabellänge plus (cm): 110,00
• Kurzschlussstrom Isc (A): 10,81
• Leerlaufspannung Uoc (V): 53,80
• Leistungstoleranz: +5 Wp
• Max. Oberflächenbelastbarkeit (Pa): 5400
• Max. Rückstrom (A): 25
• Max. Systemspannung (V): 1500
• Max. Windlast (Pa): 4000
• Modulaufbau: glas-glas
• Modulwirkungsgrad (%): 23,00
• Nennleistung Pmax (Wp): 460
• Nennspannung Umpp (V): 45,40
• Nennstrom Impp (A): 10,14
• Rahmenfarbe: schwarz
• Rahmentyp: gerahmt
• Stecker Typ: MC4 Evo 2
• Temperaturkoeffizient Isc (%/C): 0,0400
• Temperaturkoeffizient Pmpp (%/C): -0,2900
• Temperaturkoeffizient Uoc (%/C): -0,2400
• Zellanzahl längs: 24
• Zellanzahl quer: 6
• Zellbreite (mm): 210,000
• Zelllänge (mm): 182,000
• Zelltyp: monokristallin

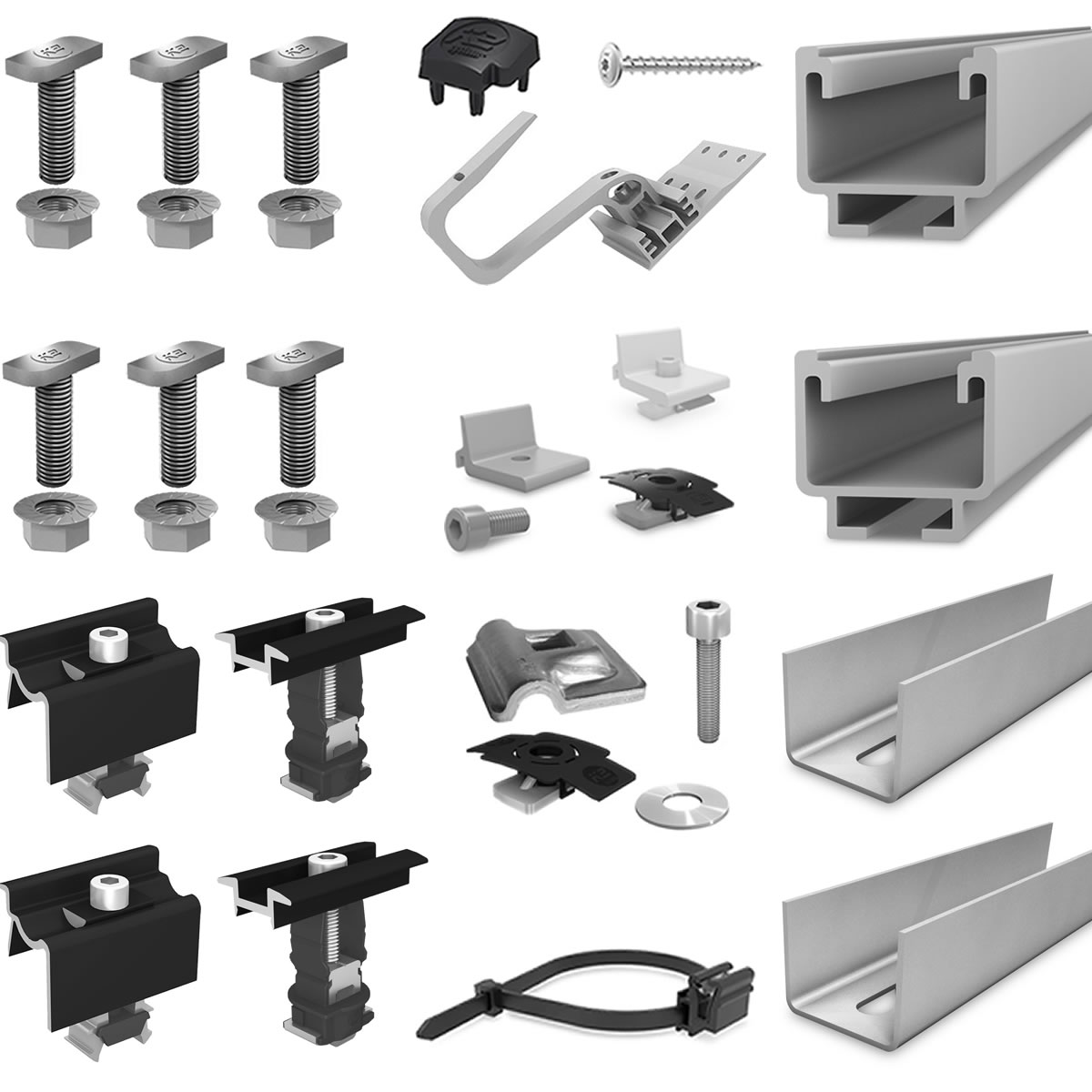

K2 Befestigungssystem SolidRail für Schrägdach mit Verlegeplan waagrecht/senkrecht

Artikelliste aller Montageelemente:

• 27x 2002390 / Dachhaken SolidHook 3S+
• 100x 1000041 / Hammerkopfschraube 28/15 M10×30
• 100x 1000042 / Sperrzahnmutter M10
• 100x 2004112 / Holzbauschraube wood screw 8×100
• 30x 1004765 / Abdeckkappe SolidRail Light End Cap
• 100x 2002870 / Kabelbinder mit Aufsteckmöglichkeit - Cable Manager
• 15x 2004269 / Schiene SolidRail Light 3,65 m
• 10x 1004107 / Verbindungs-Set SolidRail Light - RailConnector Set
• 30x 1004110 / Kreuzverbinder SolidRail - CrossConnector Set
• 20x 2004148 / Mittelklemme - OneMid Set 25-40
• 20x 2004545 / Endklemme - OneEnd Set 30-42

Lieferumfang des Pakets:

• 1x Hybrid-Wechselrichter 5KTL-M1
• 1x Montagesystem SolidRail für Schrägdach
• 12x Trina Solar TSM-460NEG9R.28 VERTEX S+ 460 Wp, inkl. Kabel und Stecksystem
• 1x 100m schwarzes Solarkabel Ø 6 mm²
• 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
• 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
